Назначение

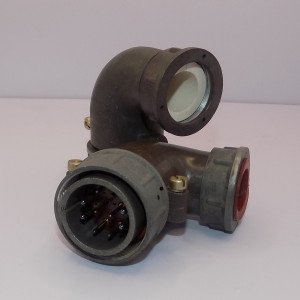

Разъем 2РТТ32КУЭ8Ш42В производителя Элекон с приемкой «5» предназначен для электрических соединений в цепях с токовой нагрузкой до 200 А на контакт, напряжением до 700 В (амплитудное значение до 850 В) и частотой до 3 МГц. Он относится к категории 2РТТ32 и представляет собой цилиндрический низкочастотный теплостойкий пылебрызгозащищенный разъем нормальных габаритов.

Такое изделие применяется для ручного соединения и разъединения электрических цепей в приборах, автоматике и оборудовании, работающих в суровых условиях. Разъем обеспечивает коммутацию при вибрации, повышенной влажности и перепадах температуры, поэтому востребован там, где требуется надежный контакт и защита от пыли и брызг.

Конструктивные и электрические особенности

Условный размер корпуса — 32. Тип исполнения КУЭ означает кабельный вариант с возможным особым исполнением контактов. Разъем имеет 8 контактов и шпильки Ш42. Буква В в обозначении указывает на всеклиматическое исполнение. Изделие выпущено в 2015 году с видом приемки «5», что соответствует усиленному заводскому контролю.

• Серия: 2РТТ.
• Размер корпуса: 32.
• Тип: КУЭ, кабельный, с возможным особым исполнением контактов.
• Число контактов: 8.
• Шпильки: Ш42.
• Исполнение: В, всеклиматическое.
• Приемка: «5».
• Год выпуска: 2015.

Электрические параметры рассчитаны на ток до 200 А на контакт, напряжение до 700 В при амплитуде до 850 В и частоту до 3 МГц. Совокупность этих характеристик определяет область применения разъема: низкочастотные силовые и сигнальные цепи, где требуется выдерживать значительную токовую нагрузку.

Условия эксплуатации и надежность

Разъем предназначен для работы в суровых условиях. Он сохраняет работоспособность при вибрации, влажности до 98 % при температуре плюс 40 градусов Цельсия, температуре от минус 60 до плюс 100 градусов Цельсия и пониженном давлении. Пылебрызгозащищенное исполнение ограничивает попадание пыли и брызг внутрь корпуса.

Заявленная минимальная наработка составляет 1000 часов. Число сочленений-расчленений — не менее 500. Эти параметры важны для оборудования, которое подвергается периодическому подключению и отключению, а также для приборов, работающих без обслуживания в течение длительного времени.

• Влажность: до 98 % при плюс 40 градусах Цельсия.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Пониженное давление: работоспособность сохраняется.
• Вибрация: работоспособность сохраняется.
• Минимальная наработка: 1000 часов.
• Ресурс сочленений-расчленений: не менее 500.

Применение

Разъем 2РТТ32КУЭ8Ш42В применяется в приборах, автоматике и оборудовании для ручного соединения электрических цепей. Он подходит для монтажа кабельных линий, где необходима быстрая коммутация и надежная фиксация. Благодаря всеклиматическому исполнению и теплостойкости изделие может использоваться в условиях повышенной влажности, вибрации и перепадов температуры.

Артикул 50722 соответствует товару 2РТТ32КУЭ8Ш42В Элекон «5» в категории 2РТТ32. При подборе разъема следует учитывать число контактов, токовую нагрузку до 200 А на контакт, напряжение до 700 В, амплитуду до 850 В и частоту до 3 МГц, а также условия эксплуатации. Для точной проверки совместимости с конкретным оборудованием рекомендуется опираться на приведенные характеристики и обозначение изделия.
