Назначение соединителя

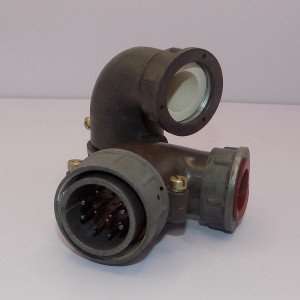

Соединитель 2РТТ32КУЭ8Ш14В маркировки «5» производства завода «Элекон» — это цилиндрический низкочастотный разъем серии 2РТТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Изделие применяется в промышленной и радиотехнической аппаратуре, где требуется надежное и герметичное подключение кабельных линий.

По конструкции это штыревой соединитель (вилка) с условным размером корпуса 32. Артикул товара — 50721, категория — 2РТТ32. Разъем относится к группе приемки «5», что подтверждает контроль качества по установленному режиму испытаний.

Подтвержденные технические особенности

Ниже перечислены характеристики, указанные для данной модели:

• Тип разъема: цилиндрический низкочастотный, штыревой соединитель (вилка).
• Условный размер корпуса: 32.
• Количество контактов: 8 штыревых контактов.
• Материал контактов: медь-латунный сплав с серебряным покрытием, обеспечивающим хороший контакт и низкое переходное сопротивление.
• Рабочее напряжение: до 850 В в зависимости от условий применения.
• Корпус: алюминиевый сплав с оксидным покрытием серого цвета, ударопрочный и стойкий к коррозии.
• Патрубок: угловой, с экранирующей накладной гайкой (обозначение «УЭ»), что позволяет применять экранированный кабель и улучшает характеристики электромагнитной совместимости.
• Метод сочленения: резьбовой, с накидной гайкой, обеспечивающий надежное и пылебрызгозащищенное соединение.
• Материал изолятора: промышленный пластик или резина, стойкие к вибрации и температурным перепадам.
• Климатическое исполнение: В — всеклиматическое, допускает работу при повышенной влажности и в широком диапазоне температур.
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при температуре около плюс 25 градусов Цельсия.
• Механическая стойкость: выдерживает вибрацию, многократные удары и до нескольких сотен циклов сочленения-расчленения.
• Приемка: «5»; год выпуска — 2015.

Буква «5» в обозначении относится к виду приемки или приемочной группе по техническим условиям завода «Элекон» и свидетельствует о контроле качества по определенному стандарту или режиму испытаний, при этом основные электрические параметры разъема она не меняет.

Область применения и условия эксплуатации

Соединитель востребован в промышленной и радиотехнической аппаратуре, где необходимо соединять электрические цепи постоянного и переменного тока. Угловой патрубок с экранирующей накладной гайкой делает модель удобной для монтажа экранированного кабеля и снижения помех, что особенно важно в условиях насыщенной электромагнитной обстановки.

Ключевые преимущества для практического использования

Резьбовое сочленение с накидной гайкой обеспечивает плотное и пылебрызгозащищенное соединение, устойчивое к вибрациям и ударам. Серебряное покрытие контактов поддерживает стабильное переходное сопротивление, а алюминиевый корпус с оксидным покрытием защищает изделие от коррозии. Всеклиматическое исполнение В и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют применять разъем в суровых климатических условиях, в том числе при влажности до 98 процентов.

Модель подходит для оснащения аппаратуры, где требуются многократные циклы сочленения и расчленения, — механическая стойкость рассчитана на несколько сотен таких циклов. Перед установкой рекомендуется учитывать рабочее напряжение до 850 В и условия конкретной цепи, чтобы обеспечить корректную и безопасную эксплуатацию соединителя.
