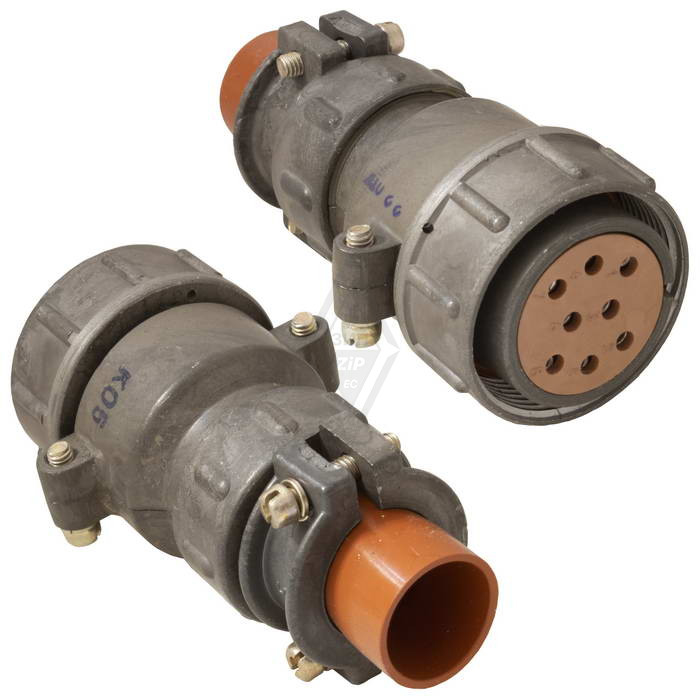

2РТТ32КУЭ8Г14В 2015г «5» Элекон

Цена:

3800 ₽

В наличии: 130 шт.

Производитель: Элекон

Технические характеристики

2РТТ32КУЭ8Г14В от Элекон «5» — это низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, негерметичный, теплостойкий и тропикоустойчивый.
Соединители серии 2РТТ выпускаются в 42 типономиналах и 604 типоконструкциях, включая всеклиматическое исполнение (индекс В).

Рабочий ток на одиночный контакт достигает 20 А, сопротивление контактов (диаметр 1,5 мм) — не более 1 МОм.
Максимальная рабочая частота — 3 МГц, сопротивление изоляции — не менее 5000 МОм, диапазон рабочих температур — от -60 до +100 °C.
Устойчив к синусоидальной вибрации (1–5000 Гц, до 30 g), механическим ударам (до 1000 g) и повышенной влажности (98% при +40 °C).

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
Условный размер корпуса — 32, вид приемки — 5 (по ГОСТ).

Описание

Назначение и область применения

Низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией 2РТТ32КУЭ8Г14В Элекон «5» (артикул 50719) предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция относится к негерметичным, теплостойким и тропикоустойчивым элементам, что позволяет использовать её в различных климатических условиях.

Производитель — компания «Элекон». Соединитель относится к категории 2РТТ32 и имеет вид приёмки «5» по ГОСТ, год выпуска 2015.

Технические характеристики

Электрические параметры

Рабочий ток на одиночный контакт — до 20 А.
Сопротивление контактов (диаметр 1,5 мм) — не более 1 МОм.
Сопротивление изоляции — не менее 5000 МОм.
Максимальная рабочая частота — 3 МГц.
Напряжение — до 850 В (амплитудное значение).

Механические и климатические параметры

Условный размер корпуса — 32.
Тип монтажа — объёмный, с резьбовой фиксацией.
Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
Устойчивость к синусоидальной вибрации — от 1 до 5000 Гц при ускорении до 30 g.
Устойчивость к механическим ударам — до 1000 g.
Допустимая повышенная влажность — 98 процентов при температуре плюс 40 градусов Цельсия.

Конструктивные особенности и надёжность

Серия 2РТТ, к которой относится данная модель, выпускается в 42 типономиналах и 604 типоконструкциях. Это обеспечивает широкие возможности подбора совместимых ответных частей и адаптации под конкретные схемотехнические решения. Исполнение с индексом «В» является всеклиматическим и подтверждает пригодность соединителя для эксплуатации в жёстких условиях окружающей среды.

Резьбовая фиксация сочленения гарантирует стабильное электрическое соединение и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках. Объёмный монтаж контактов обеспечивает удобство пайки и ремонтопригодность.

Изделие рассчитано на минимальную наработку 1000 часов и выдерживает 500 циклов сочленений-расчленений. Срок сохраняемости составляет 15 лет, что подтверждает высокую эксплуатационную надёжность и длительный ресурс.
