Соединитель 2РТТ32КУЭ8Г42В: надежное решение для экранированных кабельных линий

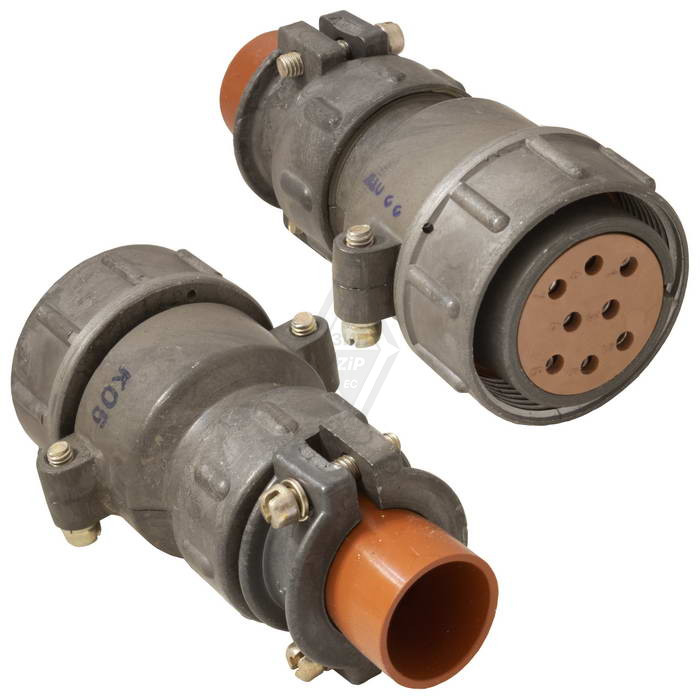

2РТТ32КУЭ8Г42В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, рассчитанный на применение в аппаратуре, где требуется устойчивое и защищенное соединение экранированного кабеля. Исполнение с восемью контактами, резьбовым сочленением и одношпоночной поляризацией помогает исключить неправильную стыковку и обеспечить стабильный электрический контакт в процессе эксплуатации.

Назначение разъема 2РТТ32КУЭ8Г42В

Разъем 2РТТ32КУЭ8Г42В применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной, радиотехнической, промышленной и специальной аппаратуре. Конструкция серии ориентирована на внутренний монтаж и работу в условиях, где важны механическая прочность, защита от пыли и брызг, а также сохранение параметров при вибрации и температурных воздействиях.

Маркировка изделия указывает на его принадлежность к серии 2РТТ, условный размер корпуса 32 и контактную схему на 8 контактов. Буква «Э» в обозначении связана с исполнением для экранированного кабеля, что особенно актуально для цепей управления, измерительных линий и оборудования, чувствительного к электромагнитным помехам.

Ключевые особенности конструкции

• Цилиндрический корпус условного размера 32.

• Восемь электрических контактов в схеме исполнения «8».

• Резьбовое сочленение частей разъема, обеспечивающее устойчивую фиксацию при вибрациях и механических нагрузках.

• Одношпоночная поляризация корпуса для правильной ориентации при соединении.

• Контакты с серебряным покрытием, способствующим снижению переходного сопротивления.

• Монтаж проводников пайкой.

• Конструкция, совместимая с применением экранированного кабеля.

• Пылебрызгозащищенное исполнение для использования в аппаратуре с повышенными требованиями к эксплуатационной надежности.

Электрические и эксплуатационные параметры

Для соединителей серии 2РТТ32 с восемью контактами используются контакты диаметром 1,5 мм. Для такого диаметра приводится сопротивление электрического контакта не более 2,5 мОм; токовая нагрузка на отдельный контакт может достигать 20 А, а суммарная — до 80 А при соблюдении условий эксплуатации и требований технической документации.

Серия 2РТТ рассчитана на работу в цепях постоянного и переменного тока, в том числе при частотах до 3 МГц. В справочных данных для пылебрызгозащищенных соединителей указывается рабочее напряжение до 700 В, а для отдельных исполнений серии 2РТТ32 встречается значение до 850 В. При подборе конкретной пары соединителей необходимо руководствоваться паспортом, ТУ и схемой включения именно для исполнения 2РТТ32КУЭ8Г42В.

К важным показателям надежности относятся:

• Рабочий диапазон температур — ориентировочно от −60 до +100 °C.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — от 1000 часов при нормируемом числе циклов.

• Стойкость к вибрационным, ударным и линейным механическим нагрузкам.

• Высокое сопротивление изоляции, необходимое для надежной работы многоконтактных цепей.

Где используется 2РТТ32КУЭ8Г42В

Соединитель востребован в системах, где необходимо вывести несколько силовых, сигнальных или управляющих цепей через разъемное соединение с защитой экрана кабеля. Типовые области применения включают:

• Промышленные шкафы управления и автоматику.

• Измерительные комплексы и испытательное оборудование.

• Радиоэлектронные устройства.

• Транспортную, морскую и специальную технику.

• Системы связи, телеметрии и контроля.

• Оборудование с повышенным уровнем электромагнитных помех.

Например, разъем может использоваться для подключения экранированного многожильного кабеля между блоком управления и внешним модулем: восемь контактов передают питание и сигналы, а экранирование уменьшает влияние помех на чувствительные линии измерения или связи.

Что учитывать при применении

При проектировании или ремонте оборудования важно проверить соответствие ответной части по типу, размеру корпуса, контактной схеме, полу контактов и варианту хвостовика. Нельзя ориентироваться только на число «8» в маркировке: для корректного сочленения должны совпадать все параметры конкретного исполнения.

Также следует учитывать фактическую токовую нагрузку, сечение и материал проводников, допустимый нагрев, способ закрепления кабеля и требования к непрерывности экрана. Правильно подобранный 2РТТ32КУЭ8Г42В обеспечивает надежное многоконтактное соединение, устойчивое к производственным воздействиям и пригодное для эксплуатации в составе ответственных электротехнических систем.
