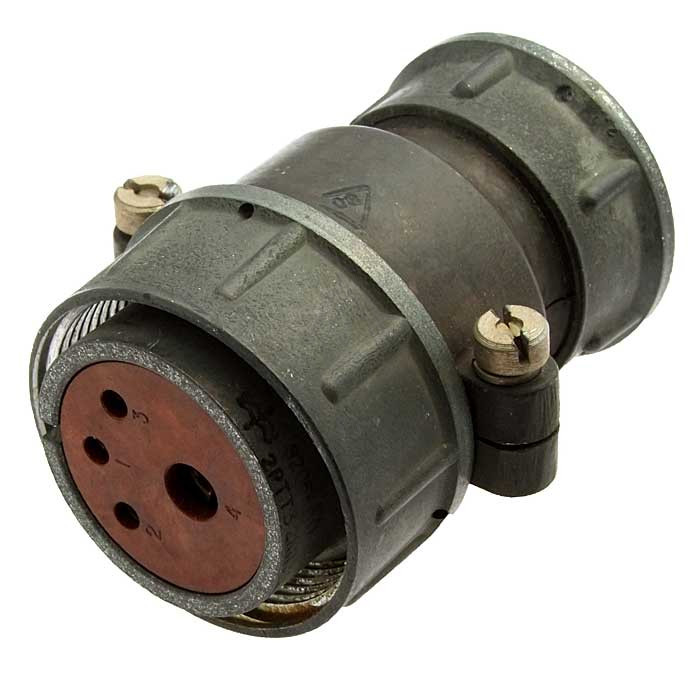

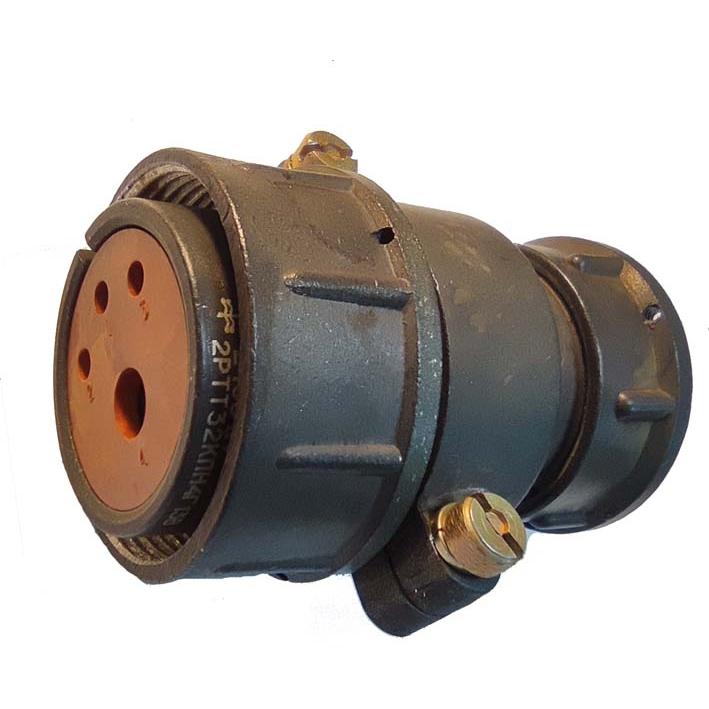

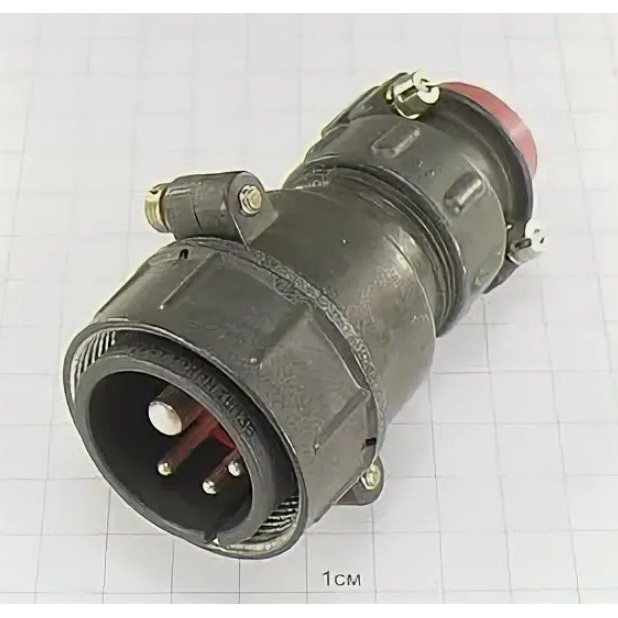

2РТТ32КУЭ4Ш13В 2015г «5» Элекон

Цена:

3550 ₽

В наличии: 129 шт.

Производитель: Элекон

Технические характеристики

2РТТ32КУЭ4Ш13В «5» — это низкочастотный цилиндрический электрический соединитель (разъем) советского/российского производства, выпускаемый заводом «Элекон». Он относится к серии 2РТТ и предназначен для надежного соединения кабелей и проводов в электрических цепях постоянного и переменного тока.

Соединитель 2РТТ32КУЭ4Ш13В относится к вилкам (кабельному соединителю) объемного монтажа с резьбовой фиксацией, рассчитанной на работу в условиях повышенных механических и климатических нагрузок. Корпус выполнен в цилиндрическом исполнении, с резьбовым соединением, что обеспечивает устойчивый и вибрационно‑нагруженный контактный узел.

Этот соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц и допускает напряжения порядка нескольких сотен вольт (амплитудное значение). Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч МОм, что обеспечивает высокую электрическую прочность и надежность развязки цепей.

Разъем 2РТТ32КУЭ4Ш13В «5» рассчитан на всеклиматическое применение: рабочий температурный диапазон обычно от примерно –60 °C до +100 °C, при этом он сохраняет работоспособность при повышенной влажности воздуха и в условиях вибрации. Соединитель устойчив к механическим воздействиям, включая синусоидальные вибрации и кратковременные ударные нагрузки, что делает его типичным выбором для военной и промышленной аппаратуры.

В маркировке «2РТТ32КУЭ4Ш13В» буквы и цифры кодируют тип (2РТТ — низкочастотный цилиндрический соединитель), условный размер корпуса 32, модификацию по монтажу и электрическому исполнению, буква «К» указывает на кабельный тип соединителя, а «УЭ» может означать вариант теплостойкого или специального климатического исполнения. Буквенное «Ш» обычно обозначает штекер‑вилку, а «В» — вариант корпуса с прямыми контактами. Индекс «5» в кавычках относится к конкретному варианту сочленения или серии исполнения у производителя.

Такие разъемы 2РТТ широко применяются в военной, авиационной, судовой и промышленной электронике, где требуется надежное, многократно сочленяемое соединение в жестких условиях эксплуатации.

Описание

Назначение и общая характеристика

2РТТ32КУЭ4Ш13В Элекон «5» — низкочастотный цилиндрический электрический соединитель (разъем), выпускаемый заводом «Элекон». Изделие относится к серии 2РТТ и категории 2РТТ32. По исполнению это вилка кабельного монтажа, предназначенная для объемного монтажа и соединения кабелей и проводов в электрических цепях постоянного и переменного тока.

Соединитель применяется там, где требуется разъемное соединение с резьбовой фиксацией. Резьбовое сочленение обеспечивает устойчивый контактный узел при механических нагрузках и позволяет многократно выполнять сочленение и расчленение. Корпус выполнен в цилиндрическом исполнении, что характерно для низкочастотных соединителей серии 2РТТ.

В учетных данных товара указаны артикул 50718, производитель «Элекон», категория 2РТТ32, приемка «5» и год 2015. Эти сведения относятся к конкретному исполнению и подтверждают принадлежность изделия к серийной продукции завода.

Конструктивные особенности и маркировка

Обозначение 2РТТ32КУЭ4Ш13В построено по принятой для серии схеме. Группа «2РТТ» указывает на низкочастотный цилиндрический соединитель, число 32 соответствует условному размеру корпуса. Остальные буквенно-цифровые группы отражают исполнение по монтажу, электрическим параметрам и варианту сочленения. Индекс «5» в названии товара относится к конкретному исполнению, указанному производителем.

Конструкция включает цилиндрический корпус с резьбовым соединением и контактный узел, рассчитанный на объемный монтаж. Кабельное исполнение позволяет закреплять провода и кабели в корпусе вилки. Для серии 2РТТ характерны многократное сочленение и работа в условиях повышенных механических воздействий.

Тип изделия — низкочастотный цилиндрический электрический соединитель, вилка кабельного монтажа.
Серия и категория — 2РТТ, 2РТТ32.
Способ монтажа — объемный, с резьбовой фиксацией сочленения.
Производитель — завод «Элекон».
Артикул — 50718.
Исполнение — приемка «5», год 2015.

Электрические параметры и условия эксплуатации

По данным описания серии соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Допустимые напряжения составляют порядка нескольких сотен вольт при амплитудном значении. Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч МОм, что обеспечивает электрическую развязку цепей.

Изделие относится к всеклиматическому исполнению. Заявленный для серии рабочий температурный диапазон составляет примерно от –60 °C до +100 °C. Соединитель сохраняет работоспособность при повышенной влажности воздуха, при синусоидальных вибрациях и кратковременных ударных нагрузках. Такие свойства делают его пригодным для аппаратуры, работающей в жестких условиях.

Указанные параметры относятся к серии 2РТТ и описывают типичные возможности исполнения. Точные электрические и климатические характеристики конкретного соединителя следует уточнять по документации производителя, поскольку маркировка содержит несколько исполнений.

Применение

Разъемы серии 2РТТ применяются в военной, авиационной, судовой и промышленной электронике. Они используются для соединения кабелей и проводов в цепях постоянного и переменного тока, где требуется многократно сочленяемое соединение с резьбовой фиксацией и устойчивость к механическим нагрузкам.

Военная и специальная аппаратура.
Авиационное и судовое оборудование.
Промышленная электроника и приборные комплексы.
Цепи постоянного и переменного тока с низкочастотными сигналами.

Исполнение с приемкой «5» и годом 2015 в учетных данных указывает на конкретную партию или вариант поставки, зафиксированный для товара с артикулом 50718. При подборе соединителя важно учитывать тип монтажа, размер корпуса и условия эксплуатации, указанные в обозначении 2РТТ32КУЭ4Ш13В.
