Назначение соединителя 2РТТ32КУЭ4Г13В

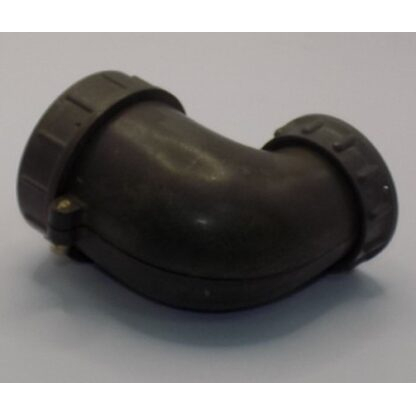

2РТТ32КУЭ4Г13В Элекон «5» — цилиндрический низкочастотный электрический соединитель, выпускаемый заводом «Элекон» в варианте приёмки «5». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и разъёмное соединение кабельных линий и блоков.

Конструктивно товар относится к серии 2РТТ с условным размером корпуса 32. Исполнение включает 4 контакта, гайку для монтажа (обозначение «Г» в маркировке) и 13-е исполнение. Вариант приёмки «5» подтверждает соответствие изделия установленным требованиям приёмки, а указанный год выпуска — 2015 — относится к конкретной партии товара.

Подтверждённые технические особенности

Соединитель обладает пылебрызгозащитными свойствами и всеклиматическим исполнением, что допускает его эксплуатацию в различных условиях, включая тропический и теплостойкий режимы. Ниже приведены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение: 700–850 В.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная стойкость: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Ударостойкость: одиночные удары до 10000 метров на секунду в квадрате (1000 g), многократные — до 1500 метров на секунду в квадрате (150 g).
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Область применения и условия эксплуатации

Благодаря низкочастотному исполнению и рабочему напряжению до 850 В соединитель востребован в составе радиотехнических и радиоэлектронных устройств, кабельных сборок и приборных соединений. Пылебрызгозащита и всеклиматическое исполнение позволяют использовать изделие в аппаратуре, работающей при повышенной влажности, в тропических условиях и при теплостойком режиме, а также при отрицательных температурах вплоть до минус 60 градусов Цельсия.

Высокие показатели вибрационной и ударной стойкости делают соединитель пригодным для аппаратуры, подвергающейся механическим нагрузкам: синусоидальной вибрации до 30 g и одиночным ударам до 1000 g. Ресурс в 500 циклов сочленений-расчленений и минимальная наработка 1000 часов определяют применение изделия в узлах, где важны предсказуемая долговечность и стабильность контактного соединения.

Срок сохраняемости 15 лет позволяет формировать запас таких соединителей для комплектации и ремонта аппаратуры. При монтаже используется гайка, входящая в исполнение «Г». Для подбора совместимых ответных частей и уточнения комплектации конкретной партии следует ориентироваться на маркировку серии 2РТТ, условный размер корпуса 32 и число контактов — 4.
