Назначение соединителя 2РТТ32КУЭ1Ш12В

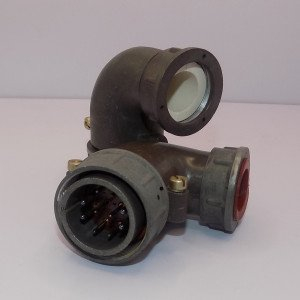

2РТТ32КУЭ1Ш12В — цилиндрический низкочастотный соединитель производства АО «Завод Элекон», выполненный в виде кабельной вилки всеклиматического исполнения. Изделие относится к серии 2РТТ с условным размером корпуса 32 и предназначено для надёжного соединения электрических цепей переменного и постоянного тока. Применяется там, где требуется стойкость к экстремальным механическим и климатическим нагрузкам: в авиационной технике, приборах и оборудовании, эксплуатируемых по техническим условиям ТУ ГЕ0.364.120.

Конструкция рассчитана на работу при максимальном рабочем напряжении 850 В и рабочем токе до 20–35 А на контакт в зависимости от диаметра контакта — 1,5 или 2,5 мм, с суммарным током на разъём до 210 А.

Подтверждённые особенности и технические характеристики

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Габаритные размеры составляют 78 на 41,5 на 72 мм, масса — около 100 г. Соединитель имеет 12 контактов и отличается однозначной поляризацией, что исключает неправильное сочленение.

• Вид приёмки — «5» (ВП, ПЗ), что подтверждает повышенные требования к качеству и приёмке изделия.
• Климатическое исполнение — всеклиматическое (климат В).
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая влажность — до 98 процентов.
• Рабочее давление — до 1,33 умноженное на 10 в минус четвёртой степени Паскаля.
• Стойкость к вибрации — диапазон от 1 до 5000 Герц при ускорении 30 g.
• Стойкость к ударам — до 1000 g.
• Стойкость к акустическим шумам — до 170 децибел.
• Сопротивление контактов — не более 1–2,5 мОм, сопротивление изоляции — 1000 МОм.
• Рабочая частота — до 3 МГц.
• Ресурс — 500 сочленений-расчленений.

Применение и монтаж

Соединитель предназначен для внутреннего монтажа и допускает пайку или объёмный монтаж. Конструкция рассчитана на подключение как экранированного, так и неэкранированного кабеля. Благодаря цилиндрической форме корпуса и однозначной поляризации обеспечивается удобство сочленения и надёжный электрический контакт в условиях повышенных нагрузок.

Изделие соответствует требованиям ГОСТ и поставляется в рамках категории 2РТТ32. Год выпуска — 2015. Применение соединителя оправдано в ответственных электрических цепях авиационной, приборной и специальной техники, где важны стойкость к вибрации, ударам, широкому диапазону температур и пониженному давлению.

Ключевые преимущества

1. Высокая механическая прочность корпуса из алюминиевого сплава А-22 с оксидным покрытием.
2. Всеклиматическое исполнение и расширенный температурный диапазон.
3. Приёмка «5» (ВП, ПЗ), подтверждающая соответствие жёстким требованиям.
4. Ресурс 500 циклов сочленения-расчленения.
5. Совместимость с экранированным и неэкранированным кабелем.
