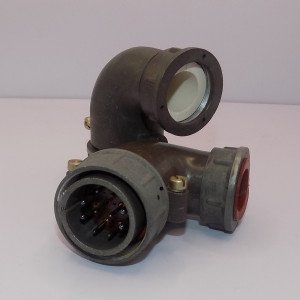

2РТТ32КУЭ1Г12В: надёжный цилиндрический разъём для ответственных электрических соединений

2РТТ32КУЭ1Г12В — одноконтактный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на применение в цепях постоянного и переменного тока. Исполнение сочетает кабельный корпус, угловой патрубок для экранированного кабеля и пылебрызгозащищённую конструкцию, что делает его востребованным в промышленном оборудовании, системах электропитания, измерительной технике и специальной аппаратуре.

Соединитель относится к типоразмеру корпуса 32 и имеет один силовой контакт . Серия 2РТТ предназначена для внутреннего монтажа и используется там, где важны стабильность электрического контакта, механическая прочность и защита соединения от внешних воздействий.

Особенности разъёма 2РТТ32КУЭ1Г12В

Основой конструкции является цилиндрический корпус с резьбовым сочленением. Такое решение обеспечивает надёжную фиксацию вилки и розетки, снижает риск самопроизвольного расстыковывания при вибрации и позволяет применять соединитель в оборудовании с повышенными требованиями к механической устойчивости.

К ключевым особенностям 2РТТ32КУЭ1Г12В относятся:

• Тип соединителя — 2РТТ, теплостойкое пылебрызгозащищённое исполнение.

• Условный размер корпуса — 32.

• Количество контактов — 1.

• Кабельное исполнение корпуса, обозначаемое буквой «К».

• Угловой патрубок, обозначаемый буквой «У».

• Конструкция для экранированного кабеля, обозначаемая буквой «Э».

• Розеточная часть соединителя, обозначаемая буквой «Г».

• Резьбовое сочленение и одношпоночная поляризация.

• Серебряное покрытие контактных элементов.

Серебрение контактной группы способствует уменьшению переходного сопротивления и повышает стабильность соединения при многократных циклах сочленения и разъединения. Одношпоночная поляризация, в свою очередь, помогает правильно ориентировать части разъёма при монтаже и исключает неправильное соединение.

Расшифровка маркировки

Маркировка 2РТТ32КУЭ1Г12В содержит сведения о конструктивном исполнении разъёма.

Угловая конструкция патрубка удобна в условиях ограниченного монтажного пространства: кабель отводится под углом, а не по оси разъёма. Это позволяет уменьшить изгиб кабеля у ввода, аккуратнее организовать трассу и сократить механическую нагрузку на место разделки.

Рабочие параметры серии 2РТТ

Соединители серии 2РТТ применяются в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц. Для серии заявляется работа при напряжении до 850 В амплитудного значения; конкретные допустимые токовые параметры зависят от контактной группы и исполнения разъёма. Для корпуса 32 предусмотрены варианты с токовой нагрузкой на контакт вплоть до 200 А.

Типовые характеристики серии:

• Работа в цепях DC и AC.

• Частота переменного тока — до 3 МГц.

• Напряжение — до 850 В амплитудного значения по данным описания серии.

• Корпус 32 рассчитан на одно-, четырёх-, восьми-, десяти- и двенадцатиконтактные исполнения.

• Контакты имеют серебряное покрытие.

• Соединение частей разъёма выполняется резьбовой муфтой.

• Конструкцией предусмотрена одношпоночная поляризация.

• Возможен монтаж экранированного и неэкранированного кабеля в зависимости от модификации.

Где применяется 2РТТ32КУЭ1Г12В

Одноконтактный разъём 2РТТ32КУЭ1Г12В подходит прежде всего для силовых, питающих и иных одиночных электрических цепей, в которых требуется разъёмное соединение с повышенной механической надёжностью. Экранный кабельный ввод особенно актуален в оборудовании, чувствительном к электромагнитным помехам.

Типичные области применения:

• Промышленные шкафы управления и силовые установки.

• Источники питания, преобразовательная техника и распределительные системы.

• Контрольно-измерительная аппаратура.

• Радиотехнические и электронные комплексы.

• Оборудование с вибрационными и механическими нагрузками.

• Кабельные сборки, требующие экранирования и углового вывода кабеля.

• Системы, рассчитанные на эксплуатацию в различных климатических условиях.

Для корректного подбора ответной части необходимо учитывать не только серию и размер корпуса, но и тип контакта, сочетание контактов, назначение вилки или розетки, исполнение кабельного ввода и требования к экранированию. Соединители 2РТТ конструктивно состоят из вилок и розеток, которые могут иметь кабельное либо приборное исполнение.

Значение для проектирования

При включении 2РТТ32КУЭ1Г12В в проект важно проверить соответствие фактической токовой нагрузки контактной группе, сечение и тип кабеля, условия окружающей среды, требования к ЭМС и совместимость с ответной частью. Также следует учитывать допустимый радиус изгиба кабеля возле углового патрубка и предусмотреть защиту кабеля от натяжения.

Благодаря сочетанию одноконтактной схемы, кабельного корпуса, углового патрубка и экранированного исполнения разъём 2РТТ32КУЭ1Г12В является практичным решением для создания долговечных разъёмных соединений в электротехнических и радиоэлектронных системах.
