Назначение соединителя

2РТТ32КУЭ12В — электрический цилиндрический низкочастотный соединитель общего назначения, предназначенный для соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Изделие выпускается как современная замена устаревшей кабельной розетке ШР32У12ЭШ1 и относится к категории 2РТТ32. Артикул товара — 6140.

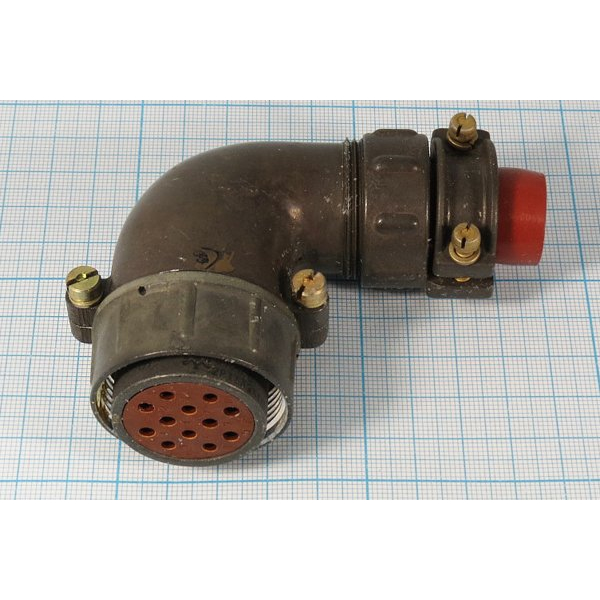

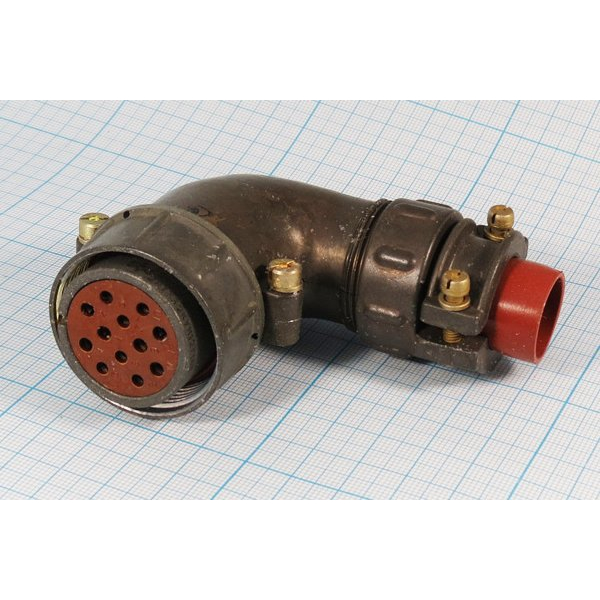

Конструктивно это розетка кабельная с угловым исполнением корпуса (обозначение КУ) и эластичной муфтой (обозначение Э). Такое исполнение рассчитано на подключение кабеля и обеспечивает защиту контактной группы от внешних воздействий за счёт эластичной муфты.

Подтверждённые технические особенности

Соединитель оснащён 12 контактами общего назначения и 16 дополнительными силовыми контактами (исполнение Г16В). Ниже перечислены основные электрические и эксплуатационные параметры изделия.

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Рабочий ток на контакт — до 10 А для сигнальных цепей и до 25 А для силовых цепей.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.
• Год: 2016.

Сочетание сигнальных и силовых контактов в одном корпусе позволяет использовать один соединитель для передачи как информационных, так и питающих цепей, что упрощает кабельную разводку.

Область применения и условия эксплуатации

Розетка применяется в различных электрических системах, где требуется надёжное кабельное подключение, включая промышленное оборудование и аппаратуру, работающую в жёстких условиях эксплуатации. Угловой корпус с эластичной муфтой обеспечивает защиту от внешних воздействий и удобство монтажа кабеля под углом.

Изделие подходит для замены устаревших розеток ШР32У12ЭШ1 в существующих системах без изменения схемы подключения. Перед установкой рекомендуется проверить соответствие числа и назначения контактов требованиям конкретной цепи, а также соблюдать допустимые токовые и voltage-нагрузки, указанные выше. Монтаж следует выполнять с учётом предельного числа сочленений-расчленений, чтобы не превышать ресурс соединителя при частых коммутациях.

Ключевые преимущества для практического применения

Основные достоинства модели определяются её характеристиками и конструкцией. К ним относятся:

1. Совместимость по назначению с розеткой ШР32У12ЭШ1 — упрощает замену устаревших компонентов.
2. Наличие силовых контактов с рабочим током до 25 А, что расширяет область применения по сравнению с чисто сигнальными соединителями.
3. Высокое сопротивление изоляции (не менее 1000 МОм) и рабочее напряжение до 700 В.
4. Длительный срок сохраняемости — 15 лет, что важно при хранении и резервировании.
5. Ресурс в 500 циклов сочленений-расчленений и минимальная наработка 1000 часов.

Таким образом, 2РТТ32КУЭ12В представляет собой функциональную замену устаревшей кабельной розетки, пригодную для ответственных электрических соединений в промышленной и радиоэлектронной аппаратуре. Данные о производителе, стране производства, комплектации, сертификатах и гарантии в предоставленных сведениях отсутствуют.
