Назначение соединителя 2РТТ32КУЭ12В

2РТТ32КУЭ12В — низкочастотный цилиндрический электрический соединитель серии 2РТТ с резьбовой фиксацией. Он предназначен для надежного подключения в электрических цепях переменного и постоянного тока и применяется в радиоэлектронной и радиотехнической аппаратуре. Соединитель рассчитан на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц.

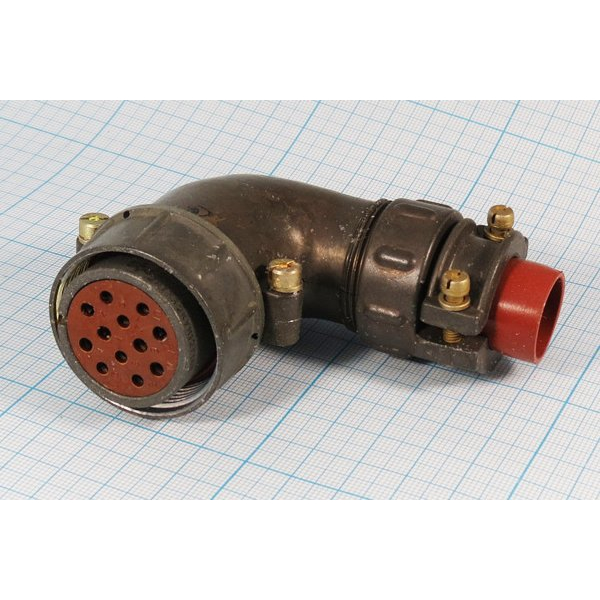

Модель представляет собой кабельную розетку с угловым патрубком для экранированного кабеля. Исполнение — всеклиматическое (В), что обеспечивает устойчивость к экстремальным условиям эксплуатации. Артикул товара — 6139, категория — 2РТТ32.

Подтверждённые технические особенности

Соединитель имеет корпус условного размера 32 и 12 контактов (комбинация 16, включая контакты диаметром 1,5 мм и 2,5 мм). Монтаж выполняется объемной пайкой, покрытие контактов — серебро.

• Рабочий ток на контакт — от 20 до 35 А.
• Сопротивление контактов — не более 1,0–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Число сочленений-расчленений — 500.
• Наработка — минимум 1000 часов.
• Срок хранения — 15 лет.

Условия эксплуатации

Диапазон рабочих температур соединителя — от минус 60 до плюс 100 градусов Цельсия. Устройство выдерживает вибрацию до 30 g в диапазоне 1–5000 Гц и удары до 1000 g. Допустимая влажность — 98 процентов при плюс 40 градусах Цельсия, пониженное давление — до 1,3 умноженное на 10 в минус четвертой степени Паскаля.

Применение

Благодаря резьбовой фиксации и всеклиматическому исполнению соединитель 2РТТ32КУЭ12В подходит для монтажа в аппаратуре, работающей в жестких климатических и механических условиях: при повышенной влажности, широком перепаде температур, вибрациях и ударных нагрузках. Угловой патрубок рассчитан на подключение экранированного кабеля, а серебряное покрытие контактов и объемный монтаж пайкой обеспечивают стабильность электрического соединения в цепях с токами до 35 А на контакт.

Модель применяется в составе радиоэлектронных и радиотехнических устройств, где требуется надежное разъемное соединение цепей переменного и постоянного тока с нормированными параметрами по сопротивлению контактов и изоляции.
