Назначение

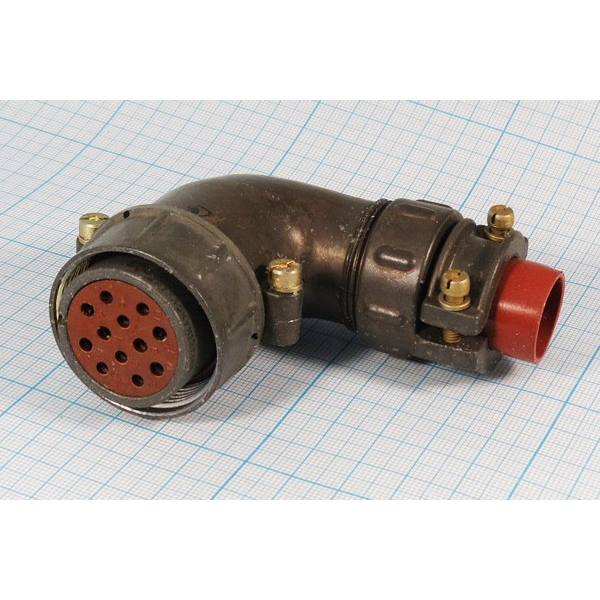

Соединитель 2РТТ32КУЭ12В относится к семейству низкочастотных цилиндрических соединителей 2РТТ. Согласно предоставленным данным, такие соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Их основное назначение — соединение и разъединение проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Товар имеет артикул 6138 и отнесён к категории 2РТТ32. Производитель в предоставленных данных не указан. В карточке товара приведён год: 2016.

Расшифровка обозначения и конструкция

В предоставленном описании приведена расшифровка обозначения 2РТТ32КУЭ12Г16В. В наименовании товара 2РТТ32КУЭ12В присутствуют следующие элементы, которые в описании семейства имеют указанные значения:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — кабельный вид корпуса;
• У — угловой вид патрубка;
• Э — тип гайки патрубка для экранированного кабеля;
• 12 — количество контактов;
• В — всеклиматическое исполнение.

Дополнительные знаки Г и 16, которые присутствуют в обозначении 2РТТ32КУЭ12Г16В, в наименовании данного товара не указаны. Поэтому сведения, относящиеся именно к этим знакам, в описании товара 2РТТ32КУЭ12В не подтверждаются.

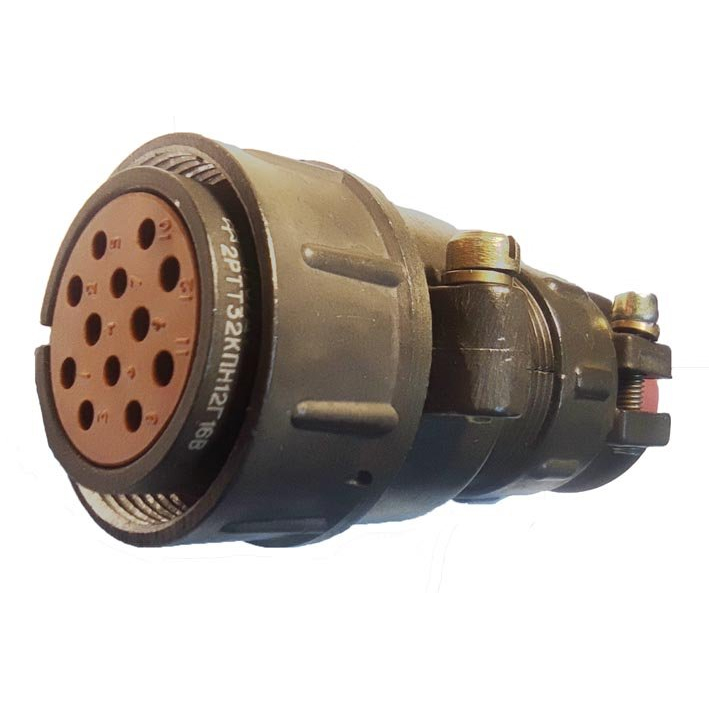

Конструктивно соединители 2РТТ имеют резьбовое сочленение. В описании семейства указаны варианты исполнения корпуса — блочный и кабельный, а монтажной части — без патрубка, прямой или угловой. Покрытие контактов — серебро. Соединитель охарактеризован как негерметичный, теплостойкий и тропикоустойчивый.

Технические характеристики

Электрические параметры

• Рабочий ток на одиночный контакт: от 20 до 200 А.
• Сопротивление контактов: не более 2,5 МОм для диаметра 1,5 мм и не более 0,3 МОм для диаметра 5,5 мм — согласно предоставленным данным.
• Рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Покрытие контактов: серебро.

Механические и эксплуатационные параметры

• Тип сочленения: резьбовое.
• Устойчивость к механическим воздействиям: выдерживает вибрации и удары.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 °C.
• Смена температур: от минус 60 до плюс 180 °C.
• Климатическое исполнение: всеклиматическое, предусмотрен внутренний монтаж.

Применение

Соединитель 2РТТ32КУЭ12В применяется для коммутации электрических цепей в электро- и радиоаппаратуре. Он подходит для соединения и разъединения проводов, кабелей, узлов и блоков, в том числе в составе оборудования, к которому предъявляются требования по стойкости к вибрациям, ударам и изменениям температуры. Всеклиматическое исполнение и диапазон рабочих температур от минус 60 до плюс 100 °C позволяют использовать соединитель в сложных климатических условиях.

При выборе следует учитывать количество контактов — 12, кабельный корпус, угловой патрубок и тип гайки для экранированного кабеля. Для точного подбора необходимо проверить соответствие конкретного исполнения требованиям к монтажу, поскольку в описании семейства предусмотрены различные варианты корпуса и монтажной части.

Сводные сведения

• Наименование: 2РТТ32КУЭ12В.
• Артикул: 6138.
• Категория: 2РТТ32.
• Количество контактов: 12.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Тип гайки патрубка: для экранированного кабеля.
• Климатическое исполнение: всеклиматическое.
• Год: 2016.
• Производитель: в предоставленных данных не указан.
