Назначение и область применения

2РТТ32КУЭ12Ш16В — кабельная вилка производства АО «Завод Элекон» с маркировкой «5», относящаяся к серии низкочастотных цилиндрических разъёмов теплостойкого исполнения. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Применяется в составе разъёмных соединений там, где требуется передача значительных токов через несколько групп контактов разного диаметра и устойчивость к интенсивным механическим и климатическим нагрузкам.

Конструктивные особенности

Вилка выполнена в кабельном исполнении с угловым патрубком (обозначение «У» в маркировке) и гайкой для экранированного кабеля (обозначение «Э»). Условный размер корпуса — 32. Соединение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное сочленение. Монтаж объёмный, методом пайки. Корпус изготовлен из алюминиевого сплава с оксидным покрытием серого цвета. Длина изделия составляет 78 мм, масса — около 100 г.

Контактная система

• 12 контактов диаметром 1,5 мм;
• 16 контактов диаметром 2,5 мм;
• рабочий ток на контакт — до 35 А;
• максимальный ток на разъём — 210 А;
• сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм;
• сопротивление контактов — не более 1,0 мОм для контактов диаметром 2,5 мм;
• сопротивление изоляции — не менее 1000 МОм.

Технические характеристики

• частота тока — до 3 МГц;
• напряжение — до 850 В;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений — до 500;
• вибрация — диапазон от 1 до 5000 Гц при ускорении 30 g;
• акустические шумы — до 170 дБ;
• удары — до 1000 g.

Применение и исполнение

Благодаря теплостойкому исполнению и расширенному диапазону рабочих температур вилка применима в цепях, работающих в условиях нагрева и охлаждения, а также при повышенных вибрационных и ударных нагрузках. Сочетание контактов двух типоразмеров позволяет одновременно коммутировать силовые и вспомогательные цепи в одном соединителе. Угловой патрубок упрощает прокладку кабеля в стеснённых условиях монтажа, а гайка обеспечивает надёжное крепление и заземление экранированного кабеля, что важно для снижения помех в низкочастотных цепях.

Данные о приёмке и годе выпуска

Товар имеет приёмку «5» и год выпуска 2015. Маркировка «5» в наименовании соответствует исполнению, указанному в характеристиках товара. Изделие поставляется как отдельный кабельный соединитель; сведения о комплектации, сертификатах, стандартах, гарантийных условиях и стране производства в предоставленных данных не указаны.

Внешний вид

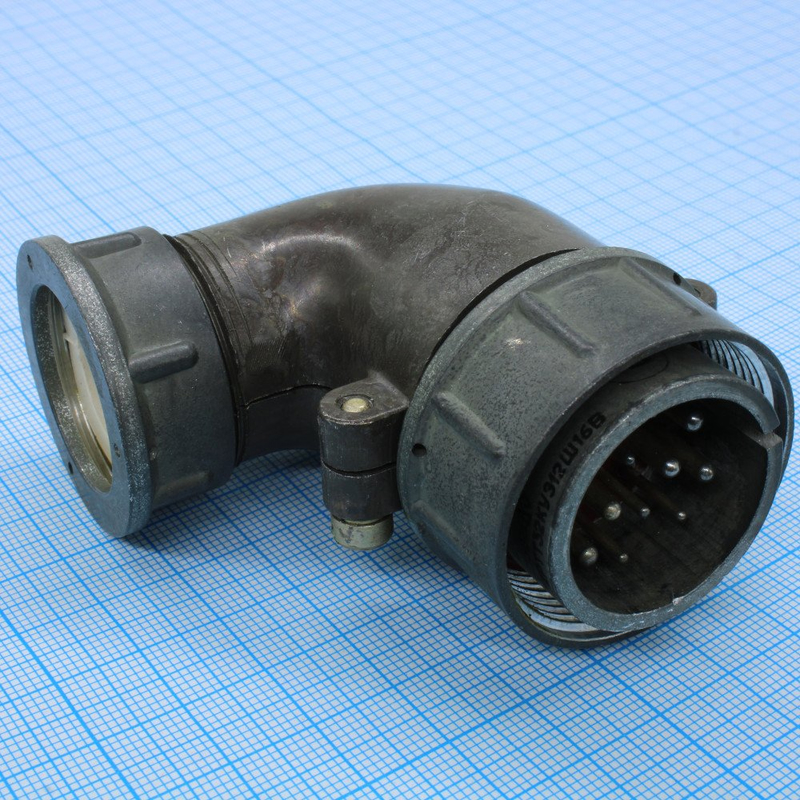

На фотографии представлен типичный вид такой вилки с угловым патрубком и монтажными элементами, соответствующий описанной конструкции корпуса из алюминиевого сплава с серым оксидным покрытием.
