2РТТ32КУЭ12Ш16В: кабельная вилка для надежных электрических соединений

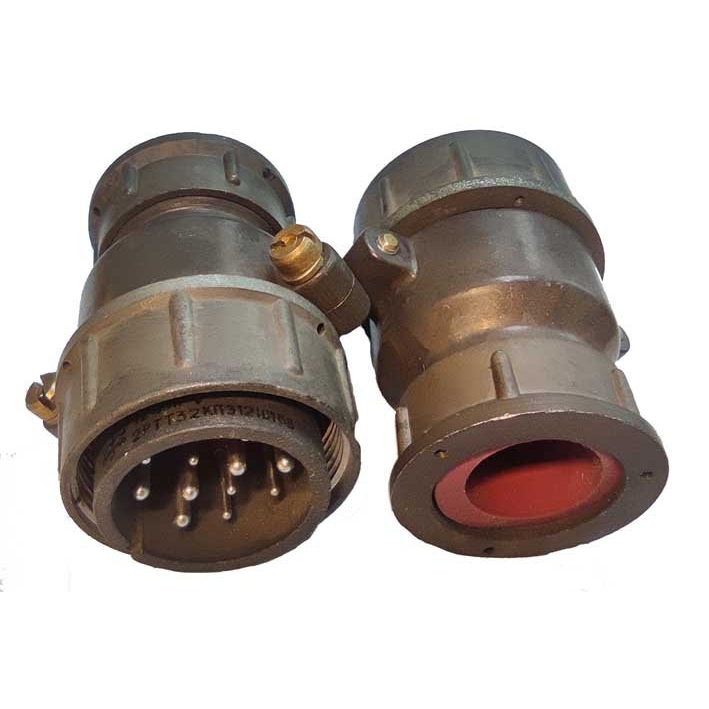

2РТТ32КУЭ12Ш16В — цилиндрический низкочастотный электрический соединитель серии 2РТТ в исполнении кабельной вилки. Разъем рассчитан на применение в цепях постоянного и переменного тока, включая сигнальные и силовые линии аппаратуры, где важны стойкость к внешним воздействиям, механическая надежность и стабильный электрический контакт.

Расшифровка маркировки

Маркировка 2РТТ32КУЭ12Ш16В отражает конструктивное исполнение соединителя:

Такое исполнение удобно для кабельных жгутов, в которых необходимо одновременно передавать управляющие сигналы и питание к узлам оборудования. Угловой патрубок позволяет аккуратно организовать вывод кабеля в условиях ограниченного монтажного пространства, а гайка для экранированного кабеля помогает применять разъем в линиях с повышенными требованиями к электромагнитной совместимости.

Основные характеристики

Соединитель 2РТТ32КУЭ12Ш16В имеет 12 штыревых извлекаемых контактов круглого сечения. Контактная группа комбинации 16 включает шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Контакты выполнены из латуни и имеют серебряное покрытие, снижающее переходное сопротивление и поддерживающее качество электрического соединения при многократной коммутации.

Ключевые параметры разъема:

• Максимальное рабочее напряжение — до 850 В.

• Допустимый ток на контакт Ø1,5 мм — до 20 А.

• Допустимый ток на контакт Ø2,5 мм — до 35 А.

• Максимальная суммарная токовая нагрузка — до 210 А.

• Переходное сопротивление контакта Ø1,5 мм — не более 2,5 мОм.

• Переходное сопротивление контакта Ø2,5 мм — не более 1,0 мОм.

• Сочленение частей выполняется резьбовым способом.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Соединитель предназначен для работы в цепях переменного тока частотой до 3 МГц и постоянного тока.

Конструкция и монтаж

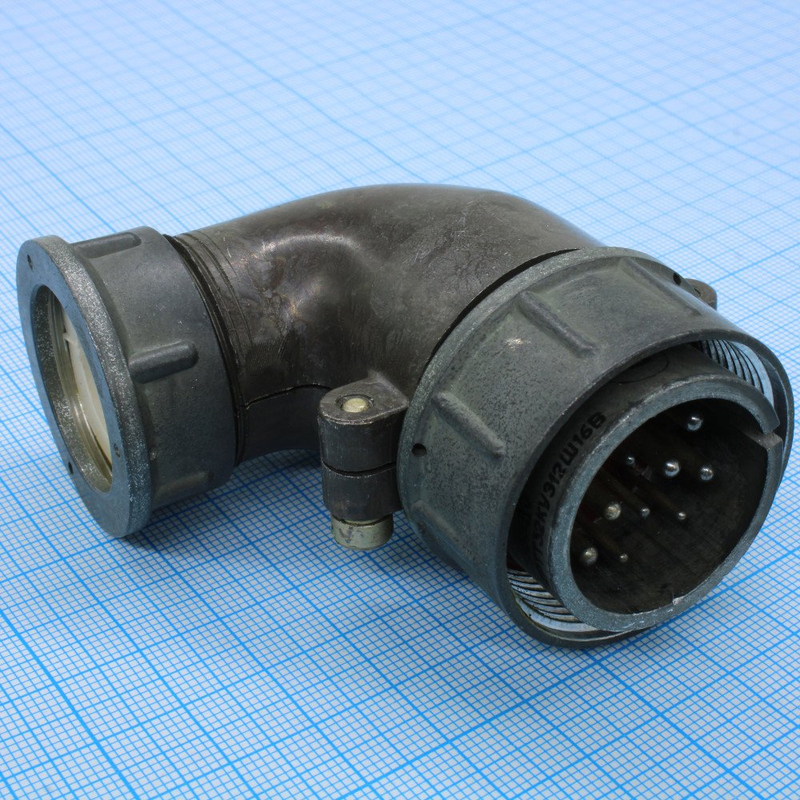

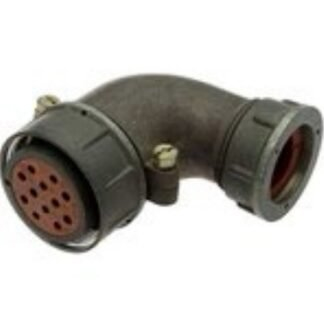

Корпус 2РТТ32КУЭ12Ш16В изготовлен из алюминиевого сплава. Для данного типоразмера характерны ориентировочные габариты 78 × 41,5 × 72 мм; соединительная резьба накидной гайки — M36×1,5. Поляризация корпуса выполнена одношпоночной, поэтому вилка и ответная часть соединяются только в заданном положении, что уменьшает риск ошибок при подключении.

Монтаж контактов выполняют пайкой к жилам кабеля. Извлекаемая конструкция контактов облегчает обслуживание кабельной сборки: при необходимости можно заменить отдельный контакт или выполнить перекоммутацию без полной замены корпуса соединителя. Для сохранения расчетных электрических характеристик важно подбирать сечение проводников по токовой нагрузке конкретных контактов и обеспечить качественную пайку без перегрева изоляционных деталей.

Где применяется 2РТТ32КУЭ12Ш16В

Кабельная вилка 2РТТ32КУЭ12Ш16В может использоваться в радиоэлектронной, радиотехнической, измерительной, промышленной и специальной аппаратуре. Пылебрызгозащищенное и всеклиматическое исполнение делает разъем востребованным в составе наружных блоков, шкафов управления, передвижных установок, испытательных комплексов, систем связи и оборудования с вибрационными нагрузками.

Особенно практична контактная комбинация 6×Ø1,5 мм + 6×Ø2,5 мм. Например, шесть более крупных контактов могут использоваться для питания исполнительных устройств, нагревательных элементов или приводов, а шесть контактов меньшего диаметра — для управляющих, сигнальных, измерительных либо межблочных цепей. Такое разделение позволяет компактно объединить разные электрические цепи в одном разъемном соединении.

На что обратить внимание

При проектировании или ремонте кабельной сборки с разъемом 2РТТ32КУЭ12Ш16В необходимо проверить:

• Совместимость с ответной частью по серии, размеру корпуса, числу контактов, контактной комбинации и поляризации.

• Тип ответной части: для вилки со штырями требуется соответствующая розетка с гнездовыми контактами.

• Наличие углового патрубка и требуемое направление вывода кабеля в конкретной конструкции.

• Совместимость гайки патрубка с диаметром и конструкцией экранированного кабеля.

• Распределение силовых и сигнальных цепей по контактам с учетом допустимого тока.

• Требования к экранированию, заземлению и защите кабельного ввода.

• Соответствие условий эксплуатации характеристикам соединителя по температуре, вибрации, влажности и загрязненности среды.

2РТТ32КУЭ12Ш16В представляет собой функциональное решение для формирования разъемных кабельных соединений в оборудовании, где требуются компактность, смешанная контактная группа, резьбовая фиксация и возможность использования экранированного кабеля.
