2РТТ32КУЭ12Г16В: цилиндрический разъём для силовых и сигнальных цепей

2РТТ32КУЭ12Г16В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для надёжной коммутации цепей постоянного и переменного тока в промышленном, специальном и приборном оборудовании. Исполнение с кабельным корпусом, угловым патрубком и экранированным кабельным вводом делает разъём удобным для монтажа в ограниченном пространстве и для построения помехозащищённых кабельных линий.

Конструкция разъёма

Маркировка 2РТТ32КУЭ12Г16В содержит основные признаки исполнения:

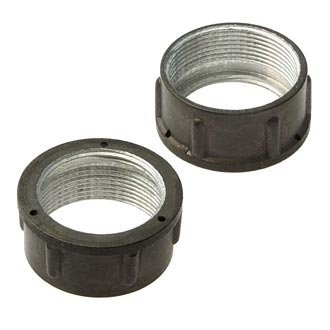

Соединитель представляет собой кабельную розетку с 12 гнездовыми контактами. Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Для предотвращения ошибок при соединении предусмотрена одношпоночная поляризация, а фиксация ответной части выполняется резьбовым способом.

Электрические параметры

Контактная группа сочетания 16 включает два типоразмера контактов:

• 6 контактов диаметром 1,5 мм;

• 6 контактов диаметром 2,5 мм.

Такое решение позволяет одновременно подключать сигнальные и более нагруженные силовые цепи через один многоконтактный разъём. Для контактов диаметром 1,5 мм допускается ток до 20 А, для контактов диаметром 2,5 мм — до 35 А. Максимальный рабочий ток через соединитель указан на уровне 210 А, а предельное рабочее напряжение — до 850 В.

Сопротивление контактов составляет не более 2,5 мОм для контактов 1,5 мм и 1,0 мОм для контактов 2,5 мм. Сопротивление изоляции достигает 1000 МОм, что важно для стабильной работы цепей при повышенных требованиях к электрической развязке.

Особенности монтажа

2РТТ32КУЭ12Г16В рассчитан на объёмный монтаж. Контакты являются извлекаемыми, поэтому при ремонте кабельной сборки можно заменить отдельный контакт без полной замены соединителя. Угловой патрубок снижает радиус изгиба кабеля у ввода и помогает рационально разместить жгут внутри шкафа, корпуса прибора или подвижной установки.

Исполнение с гайкой для экранированного кабеля особенно актуально в цепях автоматики, управления, измерения и питания, где требуется уменьшить влияние электромагнитных помех. Однако сам соединитель относится к негерметичному типу: при работе в условиях прямого воздействия воды, пыли или агрессивной среды необходима дополнительная защита кабельного ввода и места соединения.

Где применяется

Разъём 2РТТ32КУЭ12Г16В может применяться в следующих задачах:

• коммутация кабельных жгутов в промышленном оборудовании;

• подключение силовых и управляющих цепей в шкафах автоматики;

• соединение блоков приборов, источников питания и исполнительных устройств;

• создание экранированных межблочных соединений;

• ремонт и модернизация оборудования, рассчитанного на соединители серии 2РТТ;

• эксплуатация в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Ресурс соединителя заявлен до 500 циклов сочленения и расчленения, минимальная наработка — от 1000 часов. Эти параметры позволяют использовать 2РТТ32КУЭ12Г16В в стационарных системах и обслуживаемых кабельных соединениях, где важны механическая фиксация, понятная поляризация и возможность сервисной замены контактов.

Вывод

2РТТ32КУЭ12Г16В — это 12-контактная кабельная розетка цилиндрического типа с резьбовым соединением, угловым кабельным вводом и возможностью работы с экранированным кабелем. Комбинация контактов диаметром 1,5 и 2,5 мм позволяет использовать один разъём для цепей с различной токовой нагрузкой, а прочная конструкция серии 2РТТ делает его практичным решением для электротехнического, промышленного и специального оборудования.
