Назначение

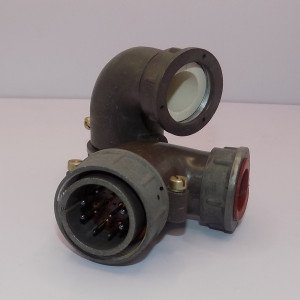

2РТТ32КУЭ10В — низкочастотный цилиндрический разъём серии 2РТТ, выпускаемый заводом «Элекон». Изделие предназначено для электрического соединения и разъединения цепей проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к категории соединителей, применяемых в составе ответственных электро- и радиотехнических устройств, где требуется надёжная коммутация при воздействии внешних факторов.

Маркировка «2015г «5»» указывает на год производства 2015 и, вероятно, партию или контроль качества «5». Артикул товара — 6133, категория — 2РТТ32. Производитель в данных каталога не указан, однако по имеющемуся описанию изделие выпущено заводом «Элекон».

Подтверждённые особенности и характеристики

Конструкция и параметры разъёма определяются условным обозначением и сведениями из описания. Ниже перечислены подтверждённые характеристики изделия.

• Условный размер корпуса: 32.
• Количество контактов: 10 (сочетание 15).
• Исполнение: всеклиматическое («В»), кабельное («КУ»), угловое («УЭ»).
• Рабочий ток: до 10–25 А на контакт.
• Максимальное напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия (с учётом перегрева до плюс 180 градусов Цельсия).
• Вибрация: синусоидальная 1–1000 Гц, ускорение до 100 метров в секунду в квадрате.
• Количество соединений: 500.
• Срок хранения: 15 лет.
• Год выпуска: 2015.

Всеклиматическое исполнение «В» означает пригодность разъёма к эксплуатации в различных климатических условиях в пределах указанного температурного диапазона. Кабельное исполнение «КУ» определяет способ монтажа со стороны кабеля, а угловое исполнение «УЭ» — угловую конфигурацию присоединения. Совокупность этих признаков делает разъём удобным для компоновки в стеснённых условиях аппаратуры.

Применение

Разъёмы серии 2РТТ применяются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Модель 2РТТ32КУЭ10В с корпусом условного размера 32 и десятью контактами подходит для коммутации силовых и сигнальных цепей с рабочим током до 10–25 А на контакт и максимальным напряжением 850 В.

Благодаря рабочей частоте до 3 МГц разъём применим в низкочастотных цепях. Устойчивость к синусоидальной вибрации в диапазоне 1–1000 Гц с ускорением до 100 метров в секунду в квадрате и расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют использовать изделие в аппаратуре, эксплуатируемой в жёстких условиях. Ресурс в 500 соединений определяет рациональную сферу применения — соединения, выполняемые при монтаже, обслуживании и замене блоков, а не многократную ежедневную коммутацию.

Срок хранения 15 лет свидетельствует о длительной сохраняемости изделия при соблюдении условий хранения. Год выпуска 2015 указан в маркировке и учтён в характеристиках товара.

Ключевые параметры для подбора

1. Тип: низкочастотный цилиндрический разъём серии 2РТТ.
2. Условный размер корпуса: 32.
3. Число контактов: 10, сочетание 15.
4. Исполнение: всеклиматическое, кабельное, угловое.
5. Электрические параметры: до 10–25 А на контакт, до 850 В, до 3 МГц.
