Назначение соединителя 2РТТ32КУЭ10Ш1В «5»

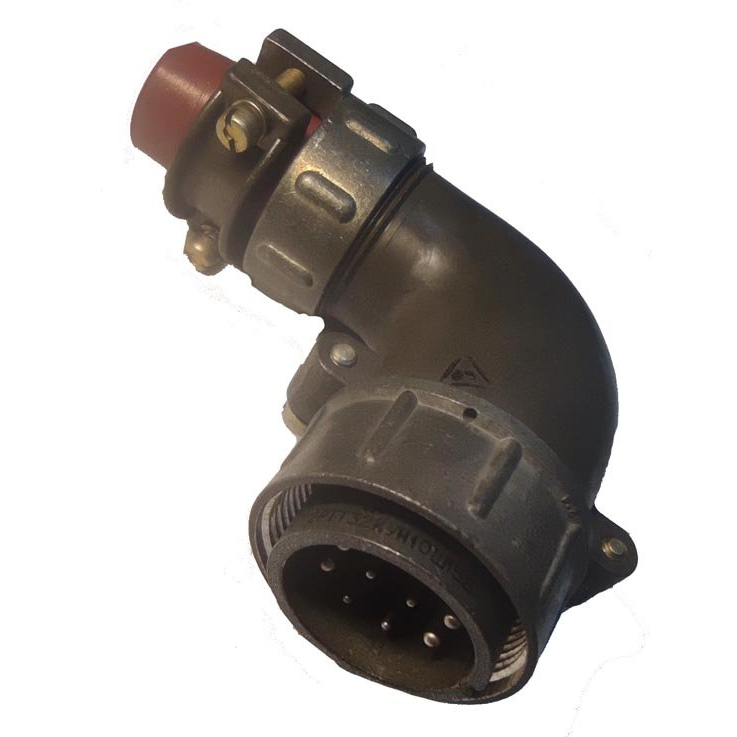

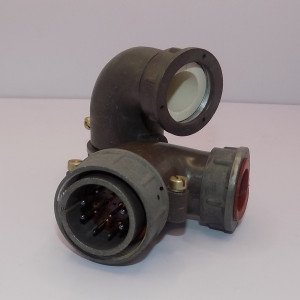

Соединитель 2РТТ32КУЭ10Ш1В «5» (артикул 6137) — цилиндрический электрический соединитель серии 2РТТ, предназначенный для радиоэлектронной и радиотехнической аппаратуры общего назначения. Модель относится к категории 2РТТ32 и выполнена с условным диаметром корпуса 32 мм. Конструкция предусматривает резьбовое сочленение частей соединителя, что обеспечивает надёжную фиксацию в условиях механических нагрузок.

Данное исполнение имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям для применения в ответственной радиоэлектронной аппаратуре. Соединитель предназначен для коммутации электрических цепей и применяется там, где требуется стойкость к климатическим и механическим воздействиям.

Подтверждённые конструктивные и электрические особенности

В соединителе 2РТТ32КУЭ10Ш1В «5» применяется монтаж контактов путём пайки, а контактные поверхности имеют серебряное покрытие. Резьбовое сочленение обеспечивает стабильность электрического контакта при вибрациях и ударах. Модель выполнена в всеклиматическом исполнении с индексом «В».

Ключевые электрические параметры изделия:

• максимальное рабочее напряжение — до 700 В (амплитудное значение);
• сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• минимальная наработка — 1000 часов;
• число сочленений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Перечисленные характеристики определяют область применения соединителя: он подходит для цепей с рабочим напряжением до указанного амплитудного значения и требует аккуратного обращения при пайке для сохранения целостности серебряного покрытия контактов.

Климатическая и механическая стойкость

Модель 2РТТ32КУЭ10Ш1В «5» рассчитана на работу при температуре от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает смену температур от минус 60 до плюс 180 градусов Цельсия, а также пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени паскаля. Такие параметры позволяют использовать соединитель в аппаратуре, эксплуатируемой в сложных климатических условиях.

По механическим воздействиям соединитель выдерживает:

• вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
• одиночные удары с ускорением до 10000 метров на секунду в квадрате;
• многократные удары с ускорением до 1500 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Совокупность климатических и механических характеристик делает соединитель пригодным для монтажа в составе радиоэлектронной и радиотехнической аппаратуры общего назначения, где предъявляются повышенные требования к устойчивости к внешним воздействиям.

Порядок применения и эксплуатационные указания

При монтаже соединителя 2РТТ32КУЭ10Ш1В «5» следует учитывать резьбовой способ сочленения и паечное присоединение контактов. Для сохранения заявленных электрических параметров важно обеспечивать чистоту и целостность контактных поверхностей с серебряным покрытием, а также соблюдать режимы пайки, исключающие перегрев элементов.

1. Проверить комплектность и отсутствие механических повреждений корпуса и контактов перед монтажом.
2. Выполнить пайку проводников к контактам с соблюдением температурных режимов.
3. Сочленить части соединителя резьбовым соединением до надёжной фиксации.
4. Учитывать допустимое число циклов сочленения-расчленения, не превышающее 500.

Соблюдение указанных условий эксплуатации позволяет реализовать заявленные характеристики: наработку не менее 1000 часов и срок сохраняемости 15 лет. Изделие поставляется под наименованием 2РТТ32КУЭ10Ш1В «5» с приёмкой «5»; иные сведения о комплектации, производителе и гарантии в предоставленных данных отсутствуют.
