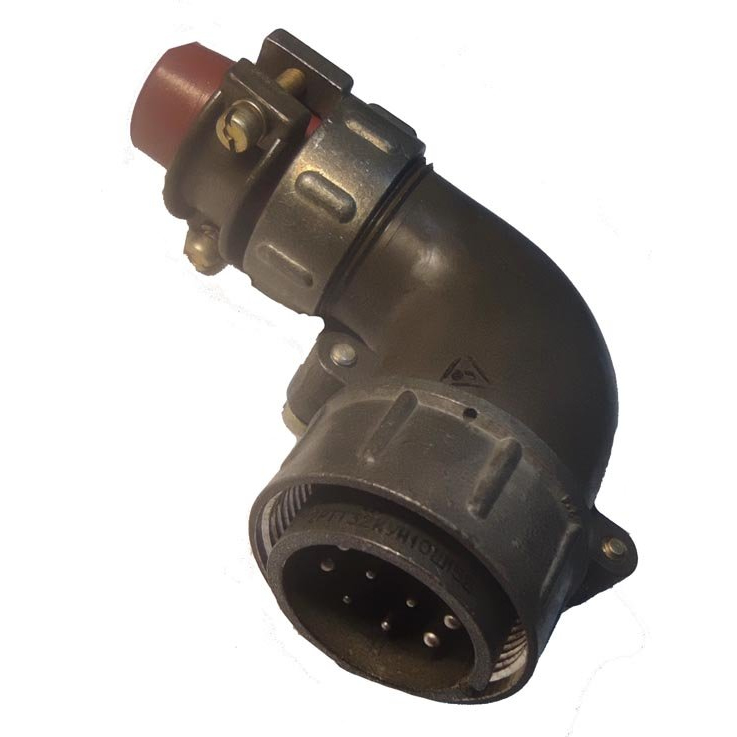

2РТТ32КУЭ10Ш15В 2015г «5» Элекон

Цена:

3150 ₽

В наличии: 123 шт.

Производитель: Элекон

Технические характеристики

Устройство 2РТТ32КУЭ10Ш15В Элекон «5» относится к семейству цилиндрических низкочастотных соединителей типа 2РТТ, широко применяемых в радиоэлектронной и радиотехнической аппаратуре в России и СНГ. Ниже — общие сведения о конструкции, назначении и базовых характеристиках, без указания цен.

Этот разъём предназначен для соединения электрических цепей постоянного и переменного тока (частотой до порядка 1–3 МГц) в аппаратуре общего и специализированного назначения, в том числе в военной и промышленной технике.
Он используется как соединитель всеклиматического исполнения, рассчитанный на работу в условиях вибрации, ударных нагрузок и перепадов температур (от примерно −60 °C до +100 °C и выше, с учётом теплового перегрева контактов).

По структуре условного обозначения в серии 2РТТ:

2РТТ — тип цилиндрического низкочастотного, обычно теплостойкого соединителя;
32 — условный размер корпуса;
К — тип корпуса (часто кабельная вилка или гнездо с кабельным патрубком);
УЭ и «Элекон „5“» указывают на производителя («Элекон», серия/модификация) и дополнительную конструктивную особенность корпуса или способ монтажа;
Ш15В относится к схеме соединения и всеклиматическому исполнению (например, количество и тип контактов, а также климатическое исполнение «В»).

Разъёмы 2РТТ рассчитаны на амплитудные значения напряжения до порядка 700–850 В в зависимости от конкретной типоконструкции.
Для типичных контактов диаметров 1,5 и 2,5 мм рабочий ток на контакт может находиться в диапазоне примерно 20–35 А, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединители устойчивы к циклическим сочленениям (до порядка 500 циклов) и имеют минимальный ресурс наработки около 1000 часов, а также заданную срок сохраняемости (до 10–15 лет в условиях хранения). Для таких изделий нормированы параметры вибрации, ударных нагрузок и снижения атмосферного давления, что позволяет применять их в изделиях, работающих в жёстких эксплуатационных условиях.

Если напишете, в каком именно устройстве или схеме используется именно маркировка 2РТТ32КУЭ10Ш15В Элекон «5» , можно уточнить более точную расшифровку именно этой модификации и подобрать эквивалентные аналоги.

Описание

Назначение соединителя

Устройство 2РТТ32КУЭ10Ш15В Элекон «5» относится к семейству цилиндрических низкочастотных соединителей типа 2РТТ, широко применяемых в радиоэлектронной и радиотехнической аппаратуре в России и СНГ. Разъём предназначен для соединения электрических цепей постоянного и переменного тока с частотой до порядка 1–3 МГц в аппаратуре общего и специализированного назначения, в том числе в военной и промышленной технике.

Изделие используется как соединитель всеклиматического исполнения, рассчитанный на работу в условиях вибрации, ударных нагрузок и перепадов температур. Такой характер применения определяет требования к механической прочности корпуса, стабильности контактного сопротивления и надёжности фиксации сочленённого положения.

Расшифровка обозначения

Структура условного обозначения в серии 2РТТ включает несколько смысловых групп:

2РТТ — тип цилиндрического низкочастотного, обычно теплостойкого соединителя;
32 — условный размер корпуса;
К — тип корпуса, часто кабельная вилка или гнездо с кабельным патрубком;
УЭ и обозначение «Элекон „5“» — производитель «Элекон», серия или модификация, а также дополнительная конструктивная особенность корпуса либо способ монтажа;
Ш15В — схема соединения и всеклиматическое исполнение: количество и тип контактов, а также климатическое исполнение «В».

Подтверждённые технические особенности

Разъёмы 2РТТ рассчитаны на амплитудные значения напряжения до порядка 700–850 В в зависимости от конкретной типоконструкции. Для типичных контактов диаметров 1,5 и 2,5 мм рабочий ток на контакт может находиться в диапазоне примерно 20–35 А, а сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Соединители устойчивы к циклическим сочленениям — до порядка 500 циклов — и имеют минимальный ресурс наработки около 1000 часов, а также заданный срок сохраняемости до 10–15 лет в условиях хранения. Для таких изделий нормированы параметры вибрации, ударных нагрузок и снижения атмосферного давления, что позволяет применять их в изделиях, работающих в жёстких эксплуатационных условиях.

Эксплуатационные параметры

рабочий диапазон температур — от примерно минус 60 °C до плюс 100 °C и выше, с учётом теплового перегрева контактов;
стойкость к вибрационным и ударным нагрузкам;
работоспособность при пониженном атмосферном давлении;
всеклиматическое исполнение «В» по схеме соединения Ш15В;
приёмка «5» — приёмка заказчика, подтверждающая соответствие изделия повышенным требованиям;
год выпуска — 2015.

Область применения

Соединитель применяется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в промышленной и военной технике, где требуется устойчивость к внешним воздействующим факторам. Конструкция с кабельным патрубком обеспечивает надёжный монтаж кабеля и защиту места присоединения от механических повреждений.

Конкретная расшифровка модификации 2РТТ32КУЭ10Ш15В Элекон «5» и подбор эквивалентных аналогов возможны при указании устройства или схемы, в которой применяется данное изделие.
