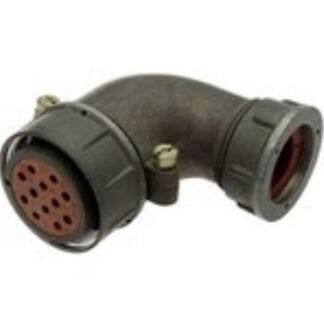

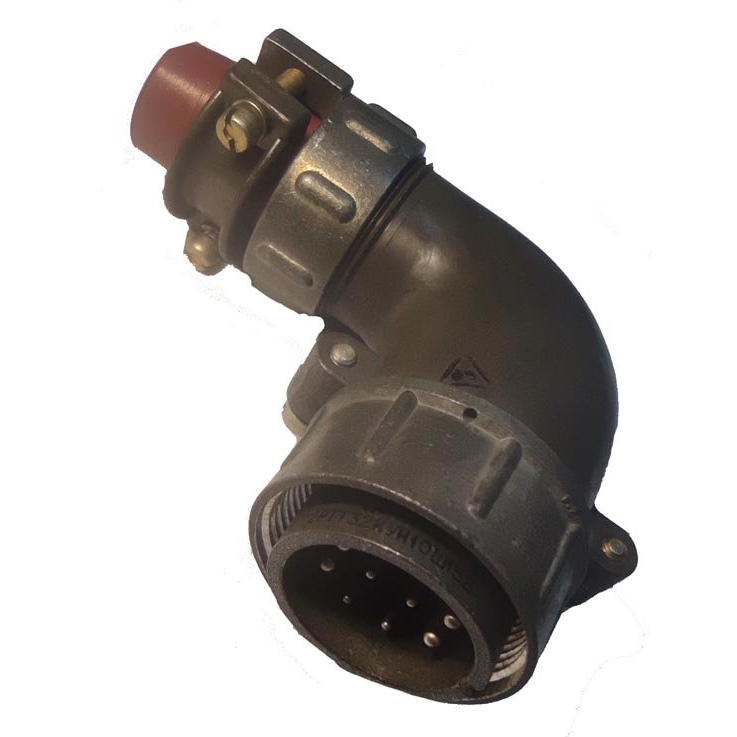

2РТТ32КУЭ10Г1В «5»

Цена:

1500 ₽

Технические характеристики

2РТТ32КУЭ10Г1В

2РТТ32КУЭ10Г1В — это цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он используется как соединитель общего назначения в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение).

Соединители серии 2РТТ имеют резьбовое сочленение, покрытие контактов серебром и монтаж путём пайки.

Расшифровка обозначения

2РТТ — тип соединителя (теплостойкий, пылебрызгозащищённый).
32 — условный размер корпуса.
К — кабельный корпус.
У — угловой патрубок.
Э — исполнение (розетка, например).
10Г1В — 10 контактов общего назначения, 1 вставка, всеклиматическое исполнение (В).

Технические характеристики

Соединитель выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары, температуру от -60 до +100 °С (смена до +180 °С), пониженное давление до 1,3×10⁻⁴ Па.

Сопротивление изоляции не менее 1000–5000 МОм, наработка 1000 ч, 500 циклов сочленения-расчленения, срок сохраняемости 15 лет.

Описание

Общие сведения

2РТТ32КУЭ10Г1В «5» — цилиндрический низкочастотный электрический соединитель серии 2РТТ. Товар относится к категории 2РТТ32, артикул 6134. Сведения о производителе в карточке товара не указаны.

Соединитель предназначен для работы в радиоэлектронной и радиотехнической аппаратуре. По имеющемуся описанию он применяется как соединитель общего назначения в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700–850 В амплитудного значения.

Назначение и применение

Изделие используется для электрического соединения цепей в составе радиоэлектронной и радиотехнической аппаратуры. Область применения охватывает цепи постоянного и переменного тока с указанными электрическими параметрами. Соединитель относится к низкочастотным цилиндрическим соединителям серии 2РТТ.

Конструкция рассчитана на эксплуатацию в аппаратуре, где предусмотрены резьбовое сочленение частей соединителя, пайка проводников и серебряное покрытие контактов. В описании серии 2РТТ отмечены свойства теплостойкости и пылебрызгозащищённости.

Конструкция и расшифровка обозначения

Соединители серии 2РТТ имеют резьбовое сочленение, покрытие контактов серебром и монтаж путём пайки. В приведённой расшифровке обозначения указаны следующие элементы:

2РТТ — тип соединителя, теплостойкий и пылебрызгозащищённый.
32 — условный размер корпуса.
К — кабельный корпус.
У — угловой патрубок.
Э — исполнение; в имеющемся описании в качестве примера названа розетка.
10Г1В — 10 контактов общего назначения, 1 вставка, всеклиматическое исполнение.

Такая расшифровка позволяет определить конструктивный тип корпуса, число контактов и исполнение соединителя. Все перечисленные особенности приведены по имеющемуся описанию товара.

Приемка «5»

В характеристиках VirtueMart для товара указана приемка «5». Это отдельная характеристика, зафиксированная в карточке. Дополнительные сведения о порядке приемки, её оформлении или области распространения в предоставленных данных отсутствуют.

Технические характеристики и условия эксплуатации

В описании приведены следующие эксплуатационные и электрические параметры соединителя:

работа в цепях постоянного и переменного тока частотой до 3 МГц;
напряжение до 700–850 В амплитудного значения;
вибрация в диапазоне 1–1000 Гц при ускорении до 100 м/с²;
воздействие ударов;
температура от -60 до +100 °С, смена температуры до +180 °С;
пониженное давление до 1,3 × 10-4 Па;
сопротивление изоляции в исходном описании указано значением не менее 1000–5000 МОм;
наработка 1000 ч;
500 циклов сочленения-расчленения;
срок сохраняемости 15 лет.

Перечисленные параметры характеризуют электрическую и механическую стойкость изделия в условиях, указанных в описании. Для монтажа применяется пайка, а контакты имеют серебряное покрытие. Соединитель выполнен в всеклиматическом исполнении, что отражено в обозначении 10Г1В.
