Назначение соединителя 2РТТ32КПН8В

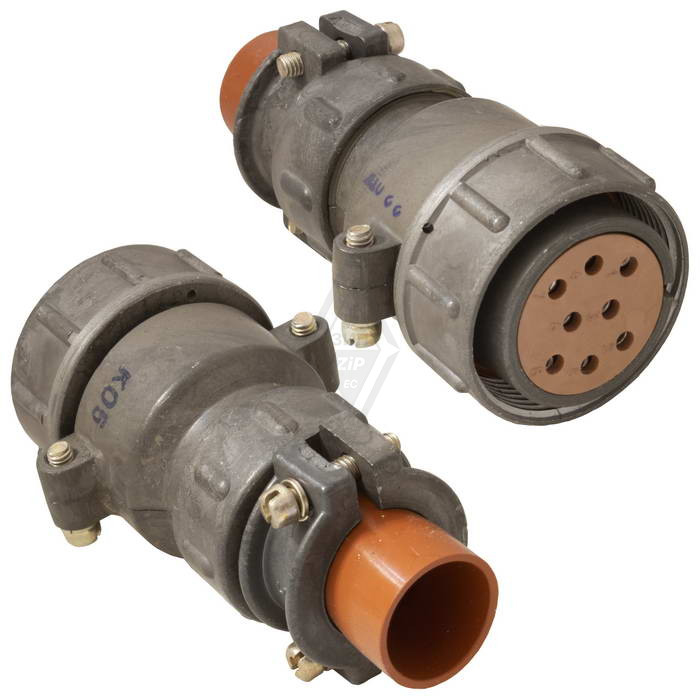

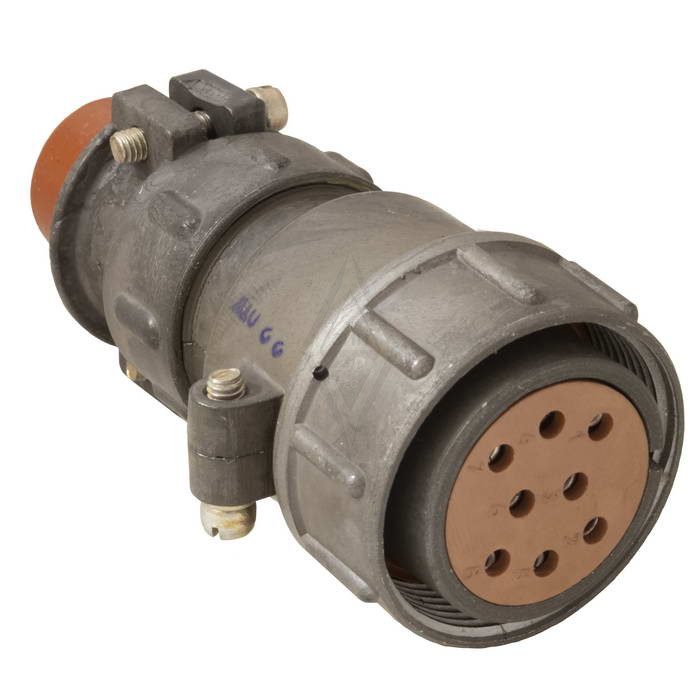

Кабельная пылебрызгозащищенная розетка 2РТТ32КПН8В предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Конструкция обеспечивает надежное сочленение и защиту контактной группы от попадания пыли и брызг, что позволяет использовать розетку в составе ответственных узлов и блоков.

Соединитель рассчитан на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур. Резьбовое сочленение и одношпоночная поляризация исключают неправильную стыковку и самопроизвольное разъединение при вибрационных и ударных воздействиях.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ32КПН8В содержит полную информацию о типе и исполнении изделия. Понимание структуры обозначения позволяет правильно подобрать ответную часть и оценить совместимость с аппаратурой.

• 2РТТ — соединитель пылебрызгозащищенный;
• 32 — условный размер корпуса;
• К — кабельный тип корпуса;
• П — с прямым патрубком;
• Н — гайка патрубка для неэкранированного кабеля;
• 8 — количество контактов;
• Г — розетка;
• 14 — сочетание контактов;
• В — всеклиматическое исполнение.

Корпус кабельного типа с прямым патрубком обеспечивает удобный ввод кабеля и надежную фиксацию жгута. Гайка патрубка рассчитана на неэкранированный кабель, что упрощает монтаж в системах, где экранирование не требуется. Всеклиматическое исполнение подтверждает пригодность изделия для применения в различных климатических зонах.

Основные технические характеристики

Электрические параметры соединителя обеспечивают стабильную передачу сигналов и питающих напряжений в заявленном диапазоне частот. Показатели приведены для нормальных климатических условий.

• Максимальная токовая нагрузка на контакт — 35 А;
• Суммарная токовая нагрузка — 175 А;
• Максимальное напряжение — 850 В;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Количество сочленений-расчленений — 500;
• Диаметр контакта — 2,5 мм;
• Покрытие контактов — серебро;
• Габариты — 84 на 41,5 на 55 мм;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие сохраняет работоспособность после воздействия механических ударов: одиночных с ускорением до 10000 метров на секунду в квадрате и многократных с ускорением до 1500 метров на секунду в квадрате. Допускается эксплуатация при пониженном атмосферном давлении до 0,00013 Па.

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Ресурс в 500 циклов сочленения и расчленения подтверждает механическую надежность замкового соединения и контактной группы при регулярном обслуживании.

Применение в аппаратуре

Розетка 2РТТ32КПН8В используется в блоках и стойках радиоэлектронной аппаратуры, где требуется пылебрызгозащищенное разъемное соединение с высокой токовой нагрузкой. Изделие подходит для монтажа на кабельные сборки и жгуты, применяемые в стационарных и подвижных установках.

Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам, соединитель востребован в составе оборудования, эксплуатируемого в жестких условиях. При выборе ответной части необходимо учитывать сочетание контактов 14 и условный размер корпуса 32 для корректной стыковки.
