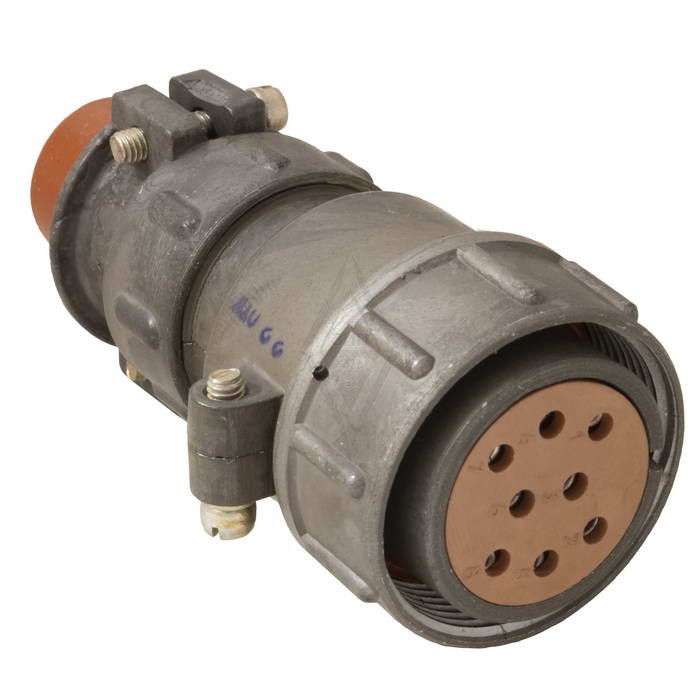

Назначение соединителя 2РТТ32КПН8В

Соединитель 2РТТ32КПН8В представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории соединителей общего назначения и выполнено в пылебрызгозащищённом исполнении, что обеспечивает надёжную работу в условиях повышенной влажности и запылённости. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется стабильное разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям.

Благодаря всеклиматическому исполнению (В) соединитель может эксплуатироваться в широком диапазоне температур и при значительных перепадах атмосферного давления. Конструкция предусматривает резьбовое сочленение, которое гарантирует плотный контакт и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Подтверждённые особенности конструкции и электрические параметры

Соединитель 2РТТ32КПН8В имеет условный размер корпуса 32, что определяет его габаритные характеристики и совместимость с ответными частями соответствующего типоразмера. Корпус выполнен в кабельном исполнении (К) с прямым патрубком (П) и гайкой патрубка, рассчитанной на подключение неэкранированного кабеля (Н). Изделие содержит 8 контактов, часть соединителя — розетка (Г), сочетание контактов соответствует условному числу 14.

Ключевые технические характеристики

• Максимальная токовая нагрузка: до 35 А на одиночный контакт; суммарно на соединитель — до 175 А.
• Максимальное рабочее напряжение: до 850 В.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500 циклов.
• Диаметр контакта: 2,5 мм.
• Покрытие контактов: серебро.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Габаритные размеры: 84 х 41,5 х 55 мм.

Приведённые параметры подтверждают способность соединителя работать в цепях с повышенными токами и напряжениями, сохраняя низкое переходное сопротивление контактов благодаря серебряному покрытию. Высокое сопротивление изоляции обеспечивает безопасную эксплуатацию даже при длительном хранении и в условиях повышенной влажности.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в жёстких условиях, характерных для промышленной и специальной радиоэлектронной аппаратуры. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 м/с². Конструкция выдерживает механические удары одиночного действия с ускорением до 10 000 м/с² и многократные удары с ускорением до 1500 м/с².

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать соединитель как в арктических, так и в тропических климатических зонах. Допустимое атмосферное давление — до 1,3 на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.), что соответствует условиям высокогорья и разреженной атмосферы.

Применение в аппаратуре

Благодаря совокупности электрических и механических характеристик соединитель 2РТТ32КПН8В подходит для использования в блоках питания, распределительных устройствах, измерительных комплексах и другом оборудовании, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Резьбовое сочленение исключает люфт и гарантирует стабильность контакта при длительной эксплуатации.
