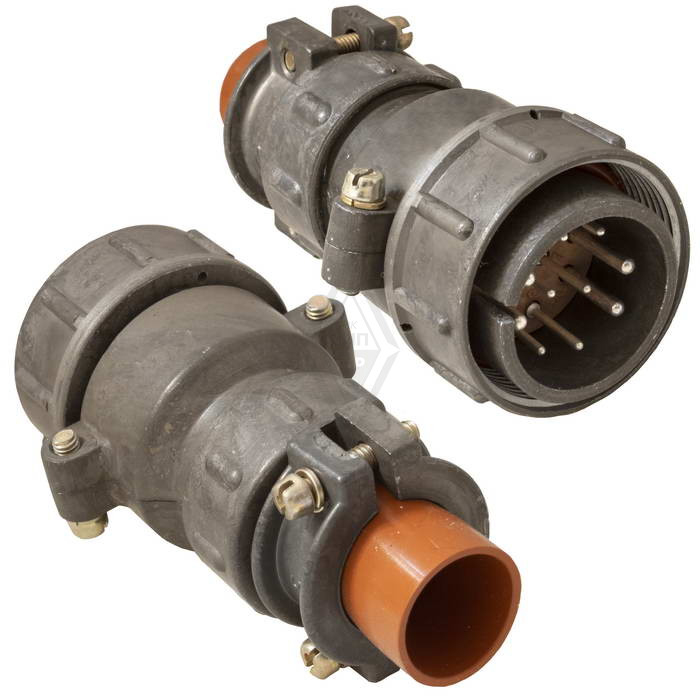

2РТТ32КПН8Ш42В 2015г «5» Элекон

Цена:

3800 ₽

В наличии: 97 шт.

Производитель: Элекон

Технические характеристики

2РТТ32КПН8Ш42В — это цилиндрический низкочастотный соединитель теплостойкого исполнения от завода «Элекон» (приёмка «5»). Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Соединитель имеет максимальное рабочее напряжение 700 В и токовую нагрузку на контакт до 20 А. Сопротивление изоляции составляет не менее 5000 МОм, а электрического контакта — не более 0,15 МОм для контактов диаметром 9 мм. Он выдерживает 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов.

Рабочая температура — от -60 до +100 °C, устойчив к вибрациям (до 1500 м/с²), повышенной влажности (98% при +40 °C) и пониженному давлению (1,3·10⁻⁴ Па). Срок сохраняемости — 15 лет, устойчив к специальным факторам окружающей среды.

Используется в авиации, судостроении и других отраслях для надёжного соединения в жёстких условиях. Это вилка кабельного исполнения с 8 контактами, корпус диаметром 32 мм.

Описание

2РТТ32КПН8Ш42В

2РТТ32КПН8Ш42В: кабельная вилка для надежных электрических соединений

Соединитель 2РТТ32КПН8Ш42В — цилиндрическая кабельная вилка серии 2РТТ, рассчитанная на создание разъемных соединений в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией, восемью штыревыми контактами и всеклиматическим исполнением делает изделие подходящим для промышленной аппаратуры, систем управления, измерительных комплексов и специального оборудования.

Назначение разъема

2РТТ32КПН8Ш42В применяется для внутреннего объемного монтажа и подключения неэкранированного кабеля. Соединитель относится к пылебрызгозащищенным, теплостойким цилиндрическим разъемам ручного сочленения. Он обеспечивает надежную передачу питания и сигналов между кабельной линией и ответной частью разъема при воздействии вибраций, ударных нагрузок и широкого диапазона температур.

Резьбовое сочленение исключает случайное разъединение при эксплуатации, а одношпоночная поляризация корпусов помогает исключить ошибочную ориентацию вилки и розетки при подключении.

Расшифровка маркировки

Обозначение	Значение
2РТТ	Серия теплостойких пылебрызгозащищенных цилиндрических соединителей
32	Условный размер корпуса
К	Кабельное исполнение
П	Прямой патрубок
Н	Исполнение для монтажа неэкранированным кабелем
8	Количество контактов
Ш	Штыревые контакты, вилка
42	Сочетание контактов: 8 контактов диаметром 1,5 мм
В	Всеклиматическое исполнение

Таким образом, 2РТТ32КПН8Ш42В представляет собой кабельную вилку в корпусе условного размера 32 с прямым патрубком, гайкой для неэкранированного кабеля и восемью штырями диаметром 1,5 мм.

Основные характеристики

Для исполнения с контактной схемой 42 предусмотрено восемь контактов диаметром 1,5 мм. Номинальные параметры соединителя позволяют использовать его в силовых и сигнальных цепях промышленного назначения.

Количество контактов — 8.
Диаметр контактов — 1,5 мм.
Тип контактов — штыревые.
Максимальный ток на один контакт — до 20 А.
Суммарная токовая нагрузка — до 80 А.
Сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Допустимое амплитудное напряжение — до 850 В.
Рабочая частота цепей — до 3 МГц.
Температурный диапазон эксплуатации — от −60 до +100 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — 1000 часов.

Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильности электрического соединения. Для монтажа применяется пайка.

Конструктивные особенности

Корпус разъема выполнен из металла, изолятор — из карболита. Такое сочетание обеспечивает механическую прочность, устойчивость к нагреву и требуемую электрическую изоляцию между контактами.

Ключевые преимущества конструкции 2РТТ32КПН8Ш42В:

Резьбовая фиксация соединенной пары.
Прямой кабельный патрубок.
Применение с неэкранированным кабелем.
Пылебрызгозащищенное исполнение.
Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц.
Стойкость к одиночным и многократным механическим ударам.
Возможность эксплуатации при пониженном атмосферном давлении.

Совместимость и применение

Вилка 2РТТ32КПН8Ш42В рассчитана на работу с соответствующей ответной частью серии 2РТТ. В качестве взаимосочетаемого исполнения также указывается разъем ШР32П8НГ2 , что важно учитывать при модернизации аппаратуры и подборе совместимых компонентов.

Соединитель востребован в оборудовании, где необходимы надежность контактов, механическая фиксация кабельного соединения и устойчивость к внешним воздействиям. Его применяют в шкафах управления, силовых установках, контрольно-измерительных системах, промышленной автоматике, испытательном оборудовании и электротехнических комплексах.

При проектировании или замене разъема важно проверить соответствие ответной части, контактной формулы, типа кабеля, способа монтажа и фактической токовой нагрузки каждого контакта.
