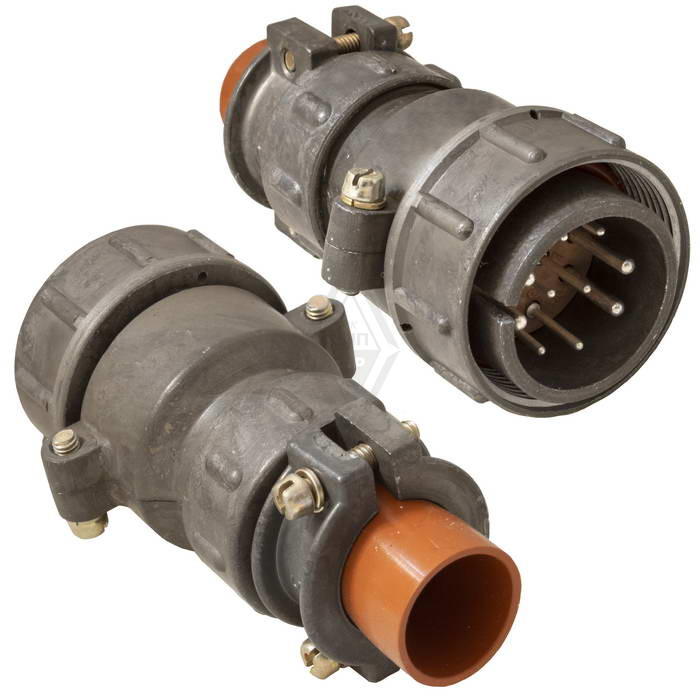

2РТТ32КПН8Ш42В: кабельная вилка для надежных электрических соединений

Соединитель 2РТТ32КПН8Ш42В — цилиндрическая кабельная вилка серии 2РТТ, рассчитанная на создание разъемных соединений в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией, восемью штыревыми контактами и всеклиматическим исполнением делает изделие подходящим для промышленной аппаратуры, систем управления, измерительных комплексов и специального оборудования.

Назначение разъема

2РТТ32КПН8Ш42В применяется для внутреннего объемного монтажа и подключения неэкранированного кабеля. Соединитель относится к пылебрызгозащищенным, теплостойким цилиндрическим разъемам ручного сочленения. Он обеспечивает надежную передачу питания и сигналов между кабельной линией и ответной частью разъема при воздействии вибраций, ударных нагрузок и широкого диапазона температур.

Резьбовое сочленение исключает случайное разъединение при эксплуатации, а одношпоночная поляризация корпусов помогает исключить ошибочную ориентацию вилки и розетки при подключении.

Расшифровка маркировки

Таким образом, 2РТТ32КПН8Ш42В представляет собой кабельную вилку в корпусе условного размера 32 с прямым патрубком, гайкой для неэкранированного кабеля и восемью штырями диаметром 1,5 мм.

Основные характеристики

Для исполнения с контактной схемой 42 предусмотрено восемь контактов диаметром 1,5 мм. Номинальные параметры соединителя позволяют использовать его в силовых и сигнальных цепях промышленного назначения.

• Количество контактов — 8.

• Диаметр контактов — 1,5 мм.

• Тип контактов — штыревые.

• Максимальный ток на один контакт — до 20 А.

• Суммарная токовая нагрузка — до 80 А.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Допустимое амплитудное напряжение — до 850 В.

• Рабочая частота цепей — до 3 МГц.

• Температурный диапазон эксплуатации — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильности электрического соединения. Для монтажа применяется пайка.

Конструктивные особенности

Корпус разъема выполнен из металла, изолятор — из карболита. Такое сочетание обеспечивает механическую прочность, устойчивость к нагреву и требуемую электрическую изоляцию между контактами.

Ключевые преимущества конструкции 2РТТ32КПН8Ш42В:

• Резьбовая фиксация соединенной пары.

• Прямой кабельный патрубок.

• Применение с неэкранированным кабелем.

• Пылебрызгозащищенное исполнение.

• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц.

• Стойкость к одиночным и многократным механическим ударам.

• Возможность эксплуатации при пониженном атмосферном давлении.

Совместимость и применение

Вилка 2РТТ32КПН8Ш42В рассчитана на работу с соответствующей ответной частью серии 2РТТ. В качестве взаимосочетаемого исполнения также указывается разъем ШР32П8НГ2 , что важно учитывать при модернизации аппаратуры и подборе совместимых компонентов.

Соединитель востребован в оборудовании, где необходимы надежность контактов, механическая фиксация кабельного соединения и устойчивость к внешним воздействиям. Его применяют в шкафах управления, силовых установках, контрольно-измерительных системах, промышленной автоматике, испытательном оборудовании и электротехнических комплексах.

При проектировании или замене разъема важно проверить соответствие ответной части, контактной формулы, типа кабеля, способа монтажа и фактической токовой нагрузки каждого контакта.
