Назначение разъёма 2РТТ32КПН8Ш14В «5»

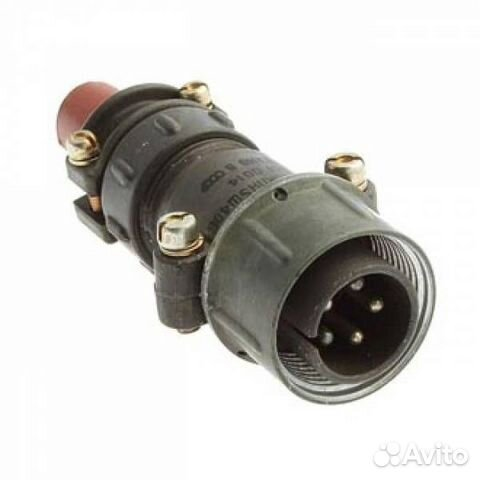

Разъём 2РТТ32КПН8Ш14В «5» представляет собой низкочастотный цилиндрический соединитель брызгопылезащищённого исполнения. Он предназначен для подключения электрических цепей постоянного и переменного тока в аппаратуре общего назначения, в том числе радиоэлектронной и радиотехнической. Изделие относится к теплостойким пылебрызгозащищённым соединителям ручного соединения с внутренним объёмным монтажом.

Разъём применяется в составе кабельных сборок и блоков аппаратуры, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Резьбовое сочленение и одношпоночная поляризация обеспечивают фиксацию ответных частей и исключают неправильное подключение. Конструкция рассчитана на многократные соединения и разъединения.

Подтверждённые особенности и технические характеристики

Маркировка 2РТТ32КПН8Ш14В «5» содержит сведения о типе, типоразмере и конструктивном исполнении разъёма. Расшифровка обозначения:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический, ручного соединения, с внутренним объёмным монтажом;
• 32 — условный размер корпуса, определяющий габариты и вместимость по числу контактов;
• КПН — модификация по конструкции корпуса и типу контактов: кабельный пылебрызгозащищённый наконечный;
• 8Ш14В — восемь контактов диаметром около 2,5 миллиметра, шпоночная поляризация и конструкция кабельной вилки;
• «5» — приёмка «5».

Электрические параметры

Рабочее напряжение разъёма достигает примерно 700 вольт, амплитудное значение — до 850 вольт. Максимальный ток на один контакт составляет порядка 25–35 ампер в зависимости от условий эксплуатации и конкретного исполнения. Общий суммарный ток всех контактов может достигать около 175 ампер. Изоляция обладает высоким сопротивлением — тысячи мегаом.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Корпус и изоляция устойчивы к вибрации и ударным нагрузкам. Изделие выдерживает многократные соединения и разъединения — около 500 циклов. Такие характеристики позволяют применять разъём в жёстких промышленных условиях.

Применение

Разъём 2РТТ32КПН8Ш14В «5» используется для коммутации силовых и сигнальных цепей в радиоэлектронной аппаратуре, радиотехнических устройствах и оборудовании общего назначения. Он подходит для построения кабельных соединений, требующих защиты от пыли и брызг, а также устойчивости к перепадам температур, вибрации и ударным воздействиям.

Благодаря восьми контактам диаметром около 2,5 миллиметра и суммарному току до 175 ампер разъём может применяться в цепях с повышенной токовой нагрузкой. Резьбовое сочленение и одношпоночная поляризация облегчают монтаж и снижают риск ошибок при подключении. Изделие ориентировано на применение в условиях, где важны стабильность электрического контакта и механическая прочность соединения.
