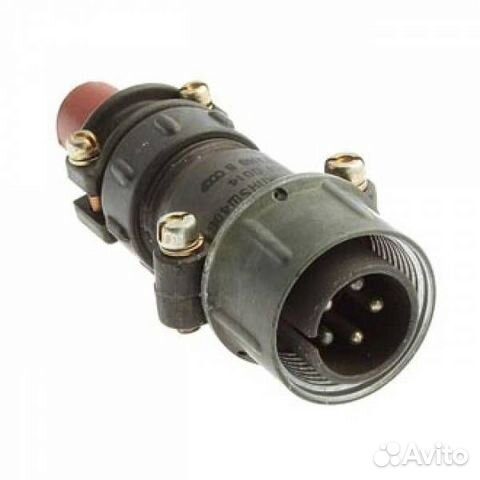

2РТТ32КПН8Ш14В: герметичный промышленный разъём для надёжных соединений

Разъём 2РТТ32КПН8Ш14В предназначен для формирования надёжных электрических соединений в составе промышленного, транспортного, измерительного и специального оборудования. Изделия серии 2РТТ применяются там, где важны механическая прочность, устойчивость к вибрациям, защищённость контактов и стабильность параметров при эксплуатации в сложной среде.

Маркировка 2РТТ32КПН8Ш14В указывает на принадлежность изделия к семейству круглых многоконтактных соединителей. Такие разъёмы используются для подключения жгутов, кабелей, датчиков, блоков управления, силовых и сигнальных цепей. Конкретное исполнение определяется сочетанием конструктивных признаков, включая тип корпуса, способ сочленения, компоновку контактов и вариант установки.

Назначение разъёма 2РТТ32КПН8Ш14В

Круглые электрические разъёмы 2РТТ востребованы в системах, где обычные бытовые соединители не обеспечивают требуемой стойкости. Они могут использоваться в следующих областях:

• промышленная автоматика и шкафы управления;

• оборудование машиностроения;

• контрольно-измерительные комплексы;

• подвижная техника и транспортные системы;

• энергетические установки;

• приборостроение;

• специализированные кабельные сборки;

• аппаратура, работающая при вибрациях, загрязнении и перепадах температуры.

Основная задача разъёма — обеспечить многоконтактное разъёмное соединение между отдельными узлами устройства. При необходимости это упрощает монтаж, обслуживание, диагностику и замену кабельных линий без полной разборки оборудования.

Особенности конструкции

Исполнение 2РТТ32КПН8Ш14В относится к круглым соединителям с механически прочным корпусом и контактной группой, рассчитанной на точное сопряжение ответной части. Конструкция обычно предусматривает фиксацию, предотвращающую случайное разъединение при вибрации или механическом воздействии.

К ключевым особенностям подобных соединителей относятся:

• круглая форма корпуса, удобная для установки на оборудование и кабельные сборки;

• многоконтактная компоновка для передачи нескольких электрических цепей через один интерфейс;

• кодирование или поляризация, снижающие риск неправильного соединения;

• прочная контактная система с контролируемым усилием сочленения;

• возможность работы в условиях вибрационных и механических нагрузок;

• применение в сигнальных, управляющих и, в зависимости от контактной схемы, силовых цепях;

• защита контактной части от внешних воздействий при корректной сборке и сочленении.

Обозначение Ш14 в маркировке связано с исполнением контактной части и схемой размещения контактов. При подборе ответной части важно учитывать не только серию 2РТТ, но и полный код изделия: тип вилки или розетки, вариант монтажа, контактную схему, пол, способ присоединения кабеля и требования к климатическому исполнению.

На что обратить внимание при подборе

Для совместимости 2РТТ32КПН8Ш14В с конкретной системой необходимо сверить техническую документацию и параметры ответного соединителя. Даже внешне похожие круглые разъёмы могут отличаться распиновкой, количеством контактов, ключом сочленения или посадочными размерами.

Перед применением рекомендуется проверить:

• полное обозначение соединителя и ответной части;

• тип контактной схемы;

• количество рабочих и резервных контактов;

• нумерацию контактов;

• допустимые токовые нагрузки для каждого контакта;

• рабочее напряжение и требования к электрической прочности;

• способ подключения проводников;

• диаметр и конструкцию кабеля;

• монтажные размеры корпуса;

• условия эксплуатации по температуре, влажности, вибрации и загрязнению;

• необходимость экранирования кабельной линии;

• требования к герметизации кабельного ввода и зоны сочленения.

Особое значение имеет правильная распайка. При подключении многоконтактного разъёма следует использовать утверждённую электрическую схему, соблюдать маркировку контактов и контролировать отсутствие замыканий между соседними цепями. Для ответственных систем полезно выполнить проверку переходного сопротивления, изоляции и качества фиксации после сборки.

Применение в кабельных сборках

Разъём 2РТТ32КПН8Ш14В может использоваться как часть готовой кабельной сборки. В этом случае надёжность соединения зависит не только от самого корпуса и контактной группы, но и от качества подготовки кабеля, обжатия или пайки контактов, установки уплотнений и разгрузки от натяжения.

При изготовлении кабельной сборки важно обеспечить, чтобы механическое усилие от кабеля не передавалось непосредственно на электрические соединения. Корректно установленный кабельный ввод, фиксация оболочки и соблюдение допустимого радиуса изгиба помогают продлить срок службы разъёма и предотвратить повреждение проводников.

Итог

2РТТ32КПН8Ш14В — специализированный круглый многоконтактный разъём для построения прочных и обслуживаемых электрических соединений в промышленной и технической аппаратуре. Его применение особенно актуально для оборудования, где необходимы надёжная фиксация, устойчивость к внешним воздействиям и удобство многоконтактного подключения.

Для точного выбора и корректного монтажа необходимо ориентироваться на полную маркировку, контактную схему, параметры подключаемых цепей и условия эксплуатации.
