Назначение соединителя

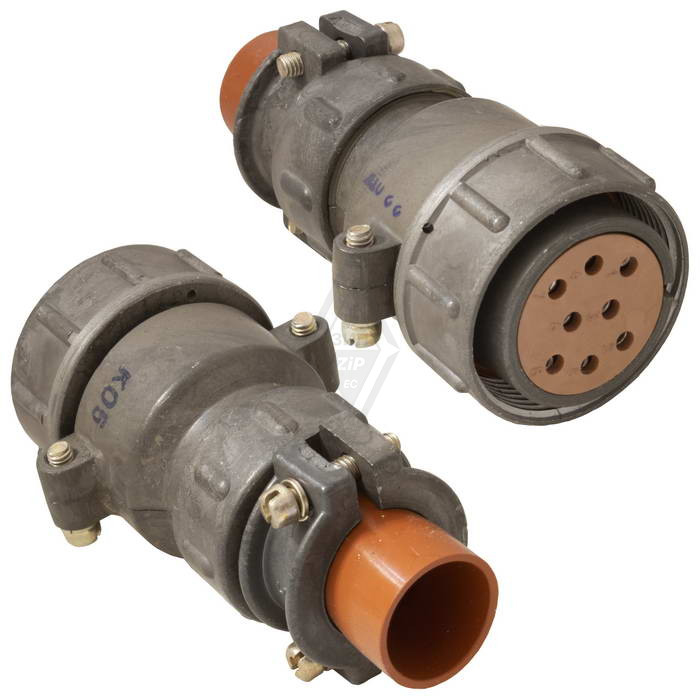

2РТТ32КПН8Г42В Элекон «5» — низкочастотный цилиндрический разъём (соединитель) кабельного типа. Он предназначен для соединения электрических цепей в радио- и электроаппаратуре, включая военную и промышленную технику. Основная задача изделия — обеспечить надёжный электрический контакт между кабелем и ответной частью при сохранении механической прочности соединения.

Разъём применяется для объединения силовых и низкочастотных цепей там, где к надёжности и механической стойкости предъявляются повышенные требования. Типичные области использования — бортовая радиоэлектронная аппаратура (БРЭО), стационарная аппаратура и промышленное оборудование.

Данное исполнение имеет приёмку «5», что соответствует определённому виду приёмно-сдаточных испытаний и контроля по ГОСТам и ОТУ. Это подтверждает, что партия прошла установленный объём проверок и допущена к применению в ответственных изделиях.

Расшифровка обозначения

Маркировка соединителя построена по стандартной для серии 2РТТ схеме и несёт информацию о конструкции и условиях эксплуатации:

• 2РТТ — тип соединителя: теплостойкий, негерметичный, ручного соединения.
• 32 — условный размер корпуса (габарит).
• К — кабельный корпус, то есть разъём под подключение кабеля.
• ПН — прямой патрубок с гайкой.
• 8Г42 — 8 контактов, шаг расположения около 4,2 мм, с гайкой.
• В — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и влажности.
• «5» — обозначение приёмки (вид приёмно-сдаточных испытаний и контроля).

Конструктивные особенности

Корпус разъёма цилиндрический, металлический. Кабельный выход оснащён гайкой-зажимом, которая обеспечивает механическую фиксацию кабеля и вибростойкость соединения. Прямой патрубок с гайкой упрощает монтаж и позволяет надёжно закрепить кабель в условиях ограниченного пространства.

Восемь контактов с шагом около 4,2 мм позволяют коммутировать несколько независимых цепей в одном соединителе. Соединитель рассчитан на сравнительно высокие токи — до нескольких десятков ампер на контакт, в зависимости от типа исполнения серии 2РТТ.

Условия эксплуатации

Всеклиматическое исполнение «В» позволяет использовать изделие во влажных, запылённых условиях и при перепадах температур, что характерно для военной и тяжёлой промышленной техники. Теплостойкое исполнение серии 2РТТ рассчитано на работу при повышенных температурах.

Разъём относится к негерметичным соединителям ручного соединения: сочленение и расчленение производится вручную, без применения специального инструмента. Это удобно при монтаже, обслуживании и замене блоков.

Применение на практике

1. Коммутация силовых и низкочастотных цепей в блоках радиоэлектронной аппаратуры.
2. Подключение кабельных сборок к стационарной аппаратуре и промышленному оборудованию.
3. Использование в изделиях, где требуется повышенная механическая прочность и вибростойкость соединения.
4. Монтаж в условиях влажности, запылённости и перепадов температур.

Изделие выпускается под артикулом 50684 и относится к категории 2РТТ. Год выпуска — 2015. Производитель — Элекон.
