Назначение и область применения

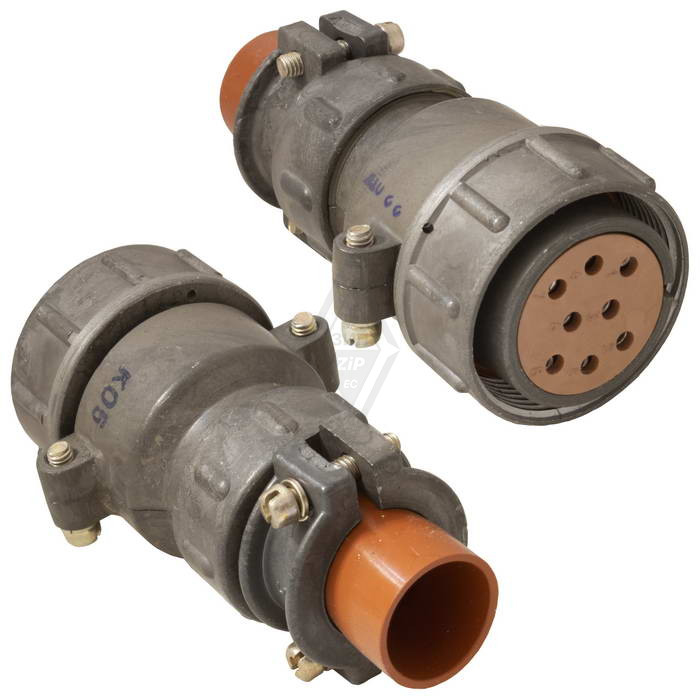

Низкочастотный цилиндрический соединитель кабельного типа 2РТТ32КПН8Г42В предназначен для надежного соединения электрических цепей в электро- и радиоаппаратуре. Модель 2015 года с маркировкой «5» относится к всеклиматическому исполнению и рассчитана на эксплуатацию в составе оборудования, к которому предъявляются повышенные требования по устойчивости к внешним воздействиям.

Изделие находит применение в следующих областях:

• авиационная и наземная военная техника;
• промышленное оборудование и системы автоматизации;
• радиоэлектронная аппаратура специального назначения;
• измерительная техника и контрольно-измерительные приборы;
• железнодорожный и специализированный транспорт;
• системы связи и телекоммуникаций.

Расшифровка обозначения

Маркировка модели содержит сведения о конструктивных особенностях соединителя:

• 2РТТ — тип соединителя: негерметичный, теплостойкий;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• ПН — прямой патрубок с гайкой;
• 8Г42 — 8 контактов, шаг 4,2 мм, гайка;
• В — всеклиматическое исполнение.

Электрические характеристики

• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток на контакт: до 2 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Механические характеристики

• Количество сочленений-расчленений: не менее 500 циклов.
• Вибропрочность: от 1 до 5000 Гц с ускорением до 200 м/с².
• Ударопрочность: до 1000 м/с².
• Конструкция: цилиндрическая, с накидной гайкой для надежной фиксации.
• Тип монтажа: кабельный, обеспечивает гибкость при подключении к оборудованию.

Климатические и эксплуатационные характеристики

• Диапазон рабочих температур: от -60°C до +100°C.
• Повышенная относительная влажность: до 98% при температуре до +35°C.
• Атмосферное пониженное давление: до 67 Па, что обеспечивает работоспособность в условиях высокогорья или в приборных отсеках.

Производитель

Соединители серии 2РТТ, включая модель 2РТТ32КПН8Г42В, выпускает завод «Элекон». Производство ориентировано на военную и промышленную продукцию с акцентом на надежность в экстремальных условиях. Всеклиматическое исполнение в сочетании с теплостойкостью позволяет использовать соединитель при значительных перепадах температур, повышенной влажности и пониженном атмосферном давлении.

Кабельный тип монтажа обеспечивает удобство подключения к оборудованию и гибкость при прокладке линий связи. Накидная гайка гарантирует плотную и стабильную фиксацию сочленяемых частей, что особенно важно при воздействии вибраций и ударных нагрузок. Соединитель рассчитан на длительную эксплуатацию в составе ответственной аппаратуры без потери электрических и механических характеристик.
