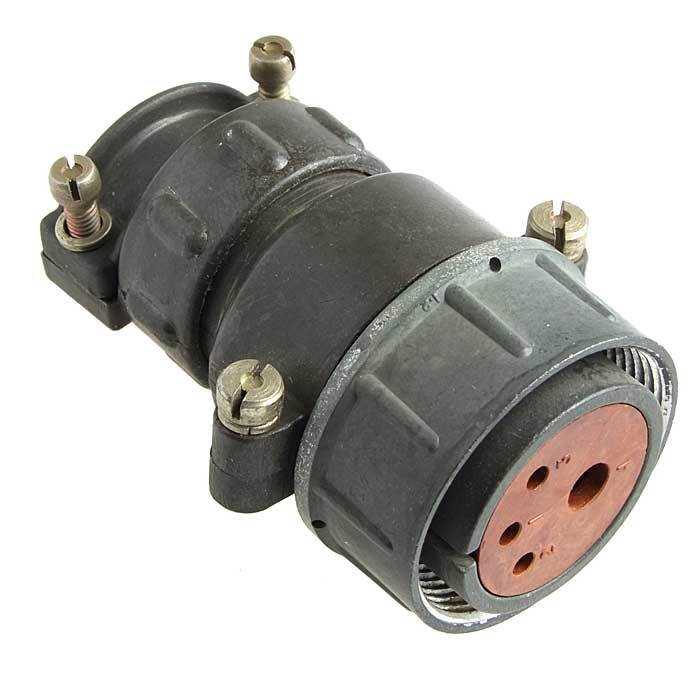

Назначение соединителя 2РТТ32КПН4В

Низкочастотный цилиндрический соединитель 2РТТ32КПН4В предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к серии 2РТТ и представляет собой кабельную розетку с прямым патрубком, гайкой для неэкранированного кабеля и четырьмя контактами. Соединитель выполнен во всеклиматическом исполнении и рассчитан на внутренний монтаж.

Устройство обеспечивает надёжное разъёмное соединение электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и специальной техники. Резьбовая фиксация сочленённого положения исключает самопроизвольное расчленение при вибрационных и ударных нагрузках, а одношпоночная поляризация корпусов гарантирует однозначную ориентацию вилки и розетки при стыковке.

Конструктивные особенности и технические характеристики

Соединители серии 2РТТ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. В обозначении 2РТТ32КПН4В заложены следующие конструктивные признаки:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — кабельный вид корпуса;
• П — прямой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 4 — количество контактов;
• Г — часть соединителя: розетка;
• 13 — условное число, обозначающее сочетание контактов;
• В — всеклиматическое исполнение.

Корпус изделия изготовлен из алюминиевого сплава, что обеспечивает высокую прочность и устойчивость к внешним воздействиям при относительно небольшой массе. Изолятор выполнен из термореактивной пластмассы, обладающей высокими изоляционными свойствами и стойкостью к нагреву. Покрытие контактов — серебро, метод монтажа — пайка. Соединитель предназначен для монтажа экранированным или неэкранированным кабелем, что определяется видом концевой гайки патрубка.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению и позволяет эксплуатировать изделие в жёстких климатических условиях. Износостойкость — не менее 500 циклов сочленений-расчленений. Минимальная наработка составляет 1000 часов во всех режимах и условиях, допускаемых техническими условиями. Соединитель обладает высокой устойчивостью к вибрациям и ударам.

Области применения

Благодаря своим характеристикам соединитель 2РТТ32КПН4В находит применение в различных отраслях промышленности и приборостроения:

1. Радиоэлектронная аппаратура — для соединения блоков и модулей в системах связи, управления и обработки информации.
2. Промышленная автоматика — для подключения датчиков, исполнительных механизмов и панелей управления в системах автоматизации производственных процессов.
3. Специальная техника — в изделиях, эксплуатируемых в условиях повышенных механических нагрузок и широкого диапазона температур.

Гарантийный срок хранения соединителей 2РТТ составляет не менее 15 лет со дня изготовления, что подтверждает высокое качество применяемых материалов и стабильность характеристик при длительном хранении.

Соединитель поставляется как отдельное изделие. Артикул — 6018. Категория — 2РТТ32. Год выпуска — 2013.
