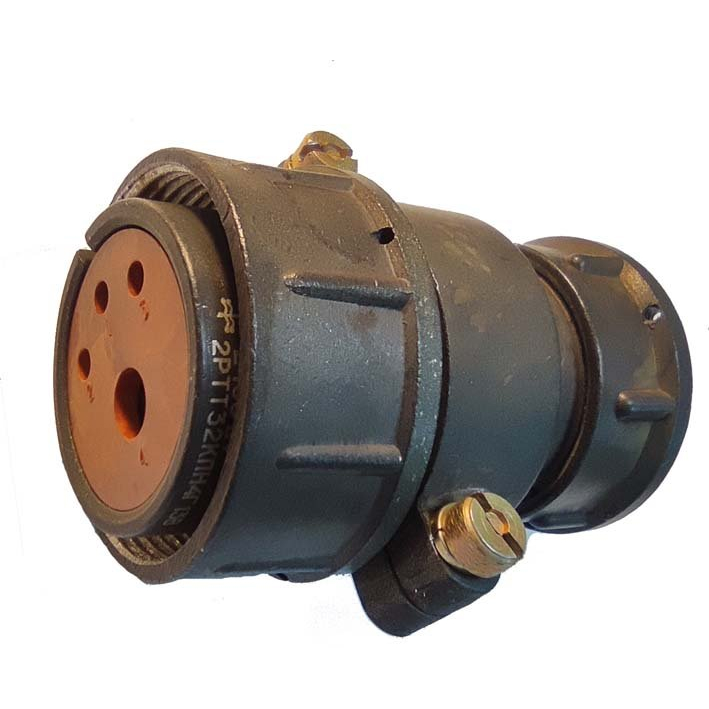

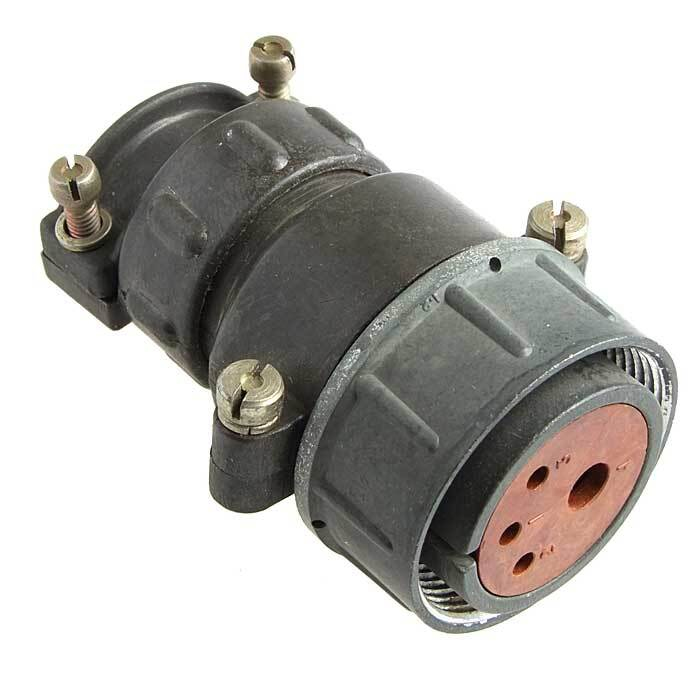

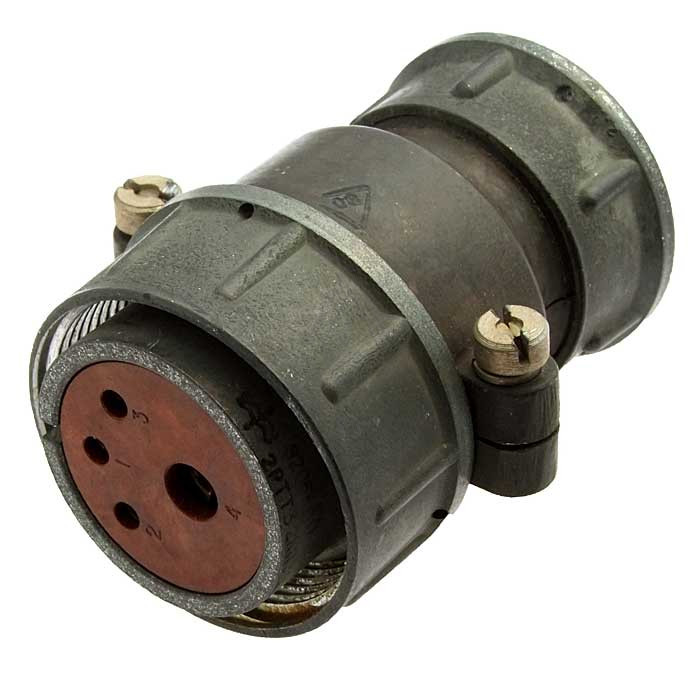

Назначение соединителя 2РТТ32КПН4В

Соединитель 2РТТ32КПН4В представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для объемного монтажа с резьбовой фиксацией. Устройство разработано для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 850 В. Основная область применения — соединение и разъединение проводов и кабелей в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи.

Конструкция соединителя включает две ответные части — вилку и розетку. В зависимости от исполнения обе части могут быть приборными или кабельными, что обеспечивает гибкость при компоновке аппаратуры. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери качества электрического контакта.

Подтверждённые технические особенности

Изделие относится к категории негерметичных, теплостойких и тропикоустойчивых соединителей. Это означает, что оно сохраняет работоспособность при воздействии повышенных температур, повышенной влажности и в условиях тропического климата. Всеклиматическое исполнение подтверждает пригодность для эксплуатации в широком диапазоне климатических зон.

Основные характеристики

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый
• Количество контактов: 4
• Условный размер корпуса: 32
• Вид корпуса: кабельный (обозначение «К»)
• Вид патрубка: прямой (обозначение «П»)
• Вид гайки патрубка: для неэкранированного кабеля (обозначение «Н»)
• Климатическое исполнение: всеклиматическое
• Максимальная частота тока: 3 МГц
• Максимальное напряжение: 850 В

Соединитель выпущен в 2013 году. Приемка изделий типа 2РТТ осуществляется по техническим условиям, в том числе по схемам приемки «1» и «5» согласно действующим нормативным документам.

Применение и эксплуатационные качества

Соединитель 2РТТ32КПН4В применяется в электротехнических и радиоэлектронных устройствах, где требуется надежное разъемное соединение кабельных линий. Благодаря резьбовой фиксации обеспечивается стабильное механическое удержание ответных частей, что особенно важно при вибрационных нагрузках и в подвижных узлах оборудования.

Ключевые эксплуатационные преимущества определяются сочетанием теплостойкости и тропикоустойчивости: изделие может использоваться в аппаратуре, работающей в неотапливаемых помещениях, на открытых площадках и в регионах с жарким влажным климатом. Кабельное исполнение корпуса с прямым патрубком упрощает монтаж и ввод кабеля в соединитель без дополнительных переходников.

Сведения о надёжности

• Гарантийный срок хранения: не менее 15 лет с момента изготовления
• Гарантийная наработка: 1000 часов при всех режимах эксплуатации
• Гарантийная наработка в облегчённом режиме: до 130 000 часов

Расшифровка обозначения изделия: 2РТТ — тип соединителя; 32 — условный размер корпуса; К — кабельный вид корпуса; П — прямой вид патрубка; Н — вид гайки патрубка для неэкранированного кабеля; 4 — количество контактов; В — всеклиматическое исполнение. Соединитель 2РТТ32КПН4В является надёжным решением для подключения электрических устройств в условиях разнообразных климатических факторов.
