Назначение и конструктивные особенности

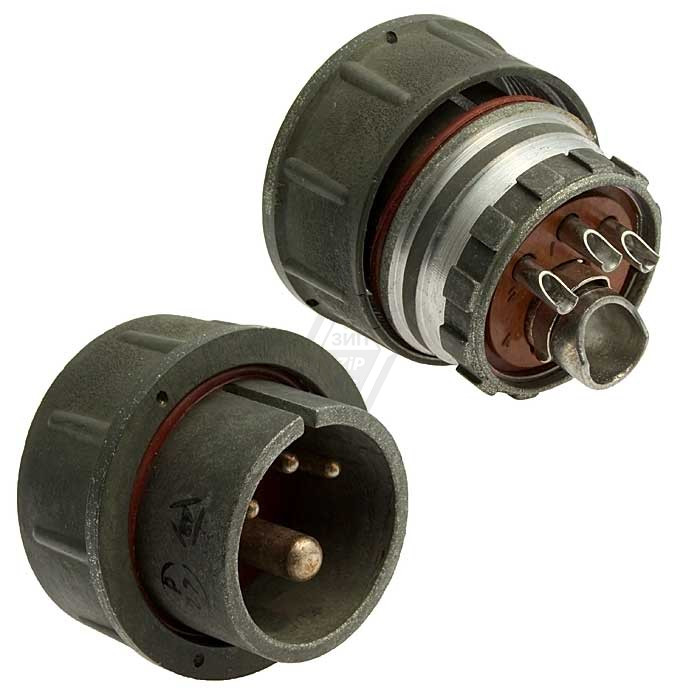

Кабельная вилка 2РТТ32КПН4Ш13В представляет собой цилиндрический соединитель серии 2РТТ, разработанный для построения разъёмных электрических соединений в промышленных условиях. Изделие выполняет функцию прямого заменителя модели ШР32П4НГ14 и совместимо с ответными частями того же типоразмера. Вилка предназначена для коммутации цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсных сигналов. Рабочее напряжение достигает 700 В, амплитудное значение составляет 850 В.

Корпус соединителя имеет условный размер 32, оснащён четырьмя контактами и резьбовым механизмом фиксации. Одношпоночная поляризация исключает неправильное сочленение с ответной розеткой и обеспечивает корректную ориентацию контактов. Контактные элементы покрыты серебром, что способствует стабильному электрическому контакту и снижению переходного сопротивления. Монтаж выполняется методом пайки на экранированный или неэкранированный кабель, допускается применение резинового кожуха либо его отсутствие в зависимости от условий прокладки.

Соединитель относится к теплостойким и пылебрызгозащищённым изделиям. Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применяемых материалов. Конструкция рассчитана на эксплуатацию в условиях вибрационных нагрузок и подходит для всеклиматического исполнения, обозначаемого литерой «В».

Технические характеристики и совместимость

Изделие 2РТТ32КПН4Ш13В входит в категорию 2РТТ32 и поставляется под артикулом 6039. При выборе совместимых компонентов необходимо учитывать следующие параметры:

• условный размер корпуса — 32;
• количество контактов — 4;
• тип соединения — резьбовое;
• поляризация — одношпоночная;
• покрытие контактов — серебро;
• способ монтажа — пайка;
• допустимый кабель — экранированный или неэкранированный, с резиновым кожухом или без него;
• рабочее напряжение — до 700 В, амплитудное — 850 В;
• частотный диапазон — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• климатическое исполнение — всеклиматическое (В);
• устойчивость к вибрации — предусмотрена конструкцией.

Вилка рассчитана на применение в составе оборудования, где требуется надёжное соединение при механических воздействиях и перепадах внешних условий. Резьбовая фиксация обеспечивает плотное прилегание контактных пар и предотвращает самопроизвольное разъединение.

Области применения

Соединители серии 2РТТ, включая модель 2РТТ32КПН4Ш13В, востребованы в отраслях, где предъявляются повышенные требования к стабильности электрических цепей. Типовые сферы использования:

• автомобильная промышленность — подключение бортовых систем и жгутов проводки;
• энергетика — коммутация цепей управления и сигнализации в распределительных устройствах;
• телекоммуникации — передача сигналов в аппаратуре связи и передачи данных;
• промышленная автоматика — соединение датчиков, исполнительных механизмов и контроллеров;
• испытательное и измерительное оборудование — построение временных измерительных схем.

Изделие допускает работу в цепях постоянного, переменного и импульсного тока, что расширяет область применения. Благодаря теплостойкости и пылебрызгозащищённому исполнению вилка подходит для монтажа внутри корпусов оборудования, а также в местах с умеренным воздействием пыли и влаги.

Особенности монтажа и эксплуатации

Установка кабельной вилки выполняется пайкой проводников к контактным хвостовикам. Перед пайкой рекомендуется зачистить и облудить жилы кабеля, после чего зафиксировать их в контактных гнёздах. При использовании экранированного кабеля экран подключается в соответствии со схемой конкретного устройства. Наличие резинового кожуха не является обязательным, однако его применение улучшает защиту места пайки и увеличивает срок службы соединения.

Резьбовое соединение затягивается вручную до упора, без применения чрезмерных усилий. Одношпоночная поляризация исключает поворот вилки в неправильное положение, что особенно важно при обслуживании оборудования в ограниченном пространстве. В процессе эксплуатации следует периодически проверять затяжку резьбового кольца и состояние контактов. При обнаружении загрязнений контактные поверхности очищаются сухой ветошью или специальными средствами, не повреждающими серебряное покрытие.

Изделие рассчитано на длительную работу при соблюдении рабочих напряжений и токовых нагрузок, указанных в технической документации на оборудование. Вибрационная устойчивость позволяет применять соединитель на подвижных узлах и в транспортных средствах без риска потери контакта.
