Назначение

Кабельная вилка 2РТТ32КПН4Ш13В производства завода «Элекон» относится к серии цилиндрических низкочастотных соединителей теплостойкого и пылебрызгозащищённого исполнения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель применяется там, где требуется передача значительного тока через разъёмное соединение: в силовых и вспомогательных цепях промышленного и специального оборудования, в составе кабельных сборок, работающих в тяжёлых климатических и механических условиях. Исполнение вилки — всеклиматическое, что позволяет эксплуатировать её как в помещениях, так и на открытом воздухе.

Конструкция и электрические параметры

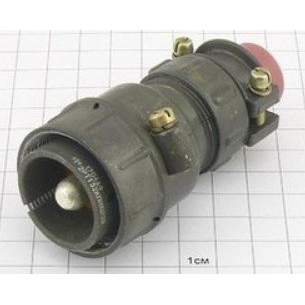

Вилка имеет штыревые контакты, прямой патрубок и гайку для монтажа неэкранированного кабеля. Корпус выполнен из металла, изолятор — из карболита, контактная поверхность посеребрена.

Контактов четыре. Три из них имеют диаметр 2,5 мм и рассчитаны на ток до 35 А каждый, четвёртый — диаметр 5,5 мм с током до 100 А. Суммарная токовая нагрузка соединителя достигает 175 А, что делает его пригодным для мощных силовых линий.

Монтаж проводников производится пайкой. Фиксация сочленённого соединения — резьбовая, с одношпоночной поляризацией, что исключает неправильную стыковку и самопроизвольное расчленение под нагрузкой.

Условия эксплуатации и подтверждённые характеристики

Вилка сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 100 °C. Сопротивление изоляции — не менее 5000 МОм. Изделие рассчитано на 500 циклов соединений и расчленений и наработку не менее 1000 часов.

• Вибрация: диапазон 1–5000 Гц, ускорение до 30 g.
• Удары: ускорение до 1000 g.
• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па.
• Температура эксплуатации: от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 циклов сочленения и наработка не менее 1000 часов.

Применение и особенности монтажа

Вилка устанавливается на кабель со стороны источника или потребителя и образует разъёмное соединение с ответной частью серии 2РТТ32. Прямой патрубок и гайка обеспечивают надёжный ввод неэкранированного кабеля и его механическое закрепление в корпусе.

Благодаря пылебрызгозащищённому и теплостойкому исполнению соединитель подходит для оборудования, работающего в условиях повышенной влажности, запылённости и перепадов температур. Одношпоночная поляризация гарантирует однозначную ориентацию при стыковке, что особенно важно при монтаже многожильных силовых кабелей.

Для получения устойчивого соединения с заявленными токовыми параметрами необходимо соблюдать технологию пайки контактов и подбирать сечение проводников в соответствии с распределением нагрузок между контактами: силовой контакт диаметром 5,5 мм рассчитан на ток до 100 А, а каждый из трёх контактов диаметром 2,5 мм — на ток до 35 А. Конкретные схемы подключения и совместимость с ответными частями определяются проектной документацией на изделие.
