2РТТ32КПН4Ш13В: кабельная вилка для силовых и сигнальных цепей

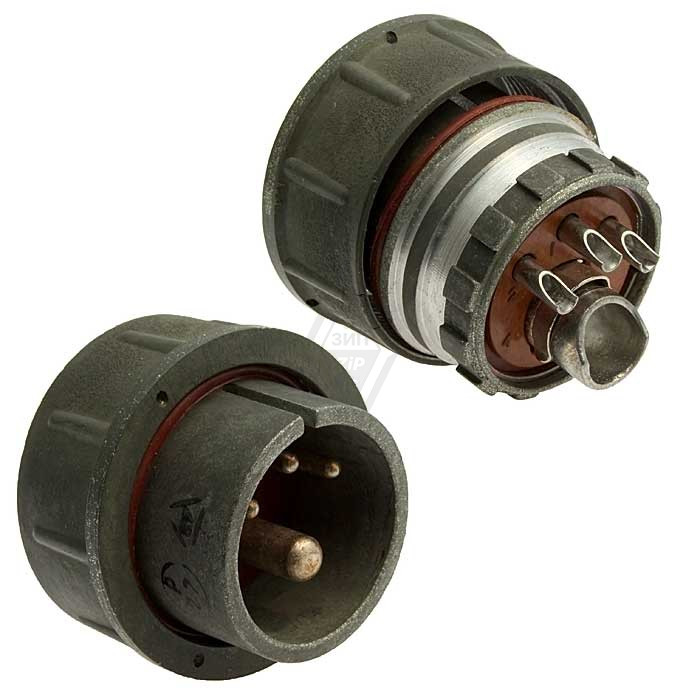

2РТТ32КПН4Ш13В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки со штыревыми контактами. Разъём предназначен для надёжного ручного соединения электрических цепей постоянного и переменного тока в промышленном, транспортном, приборостроительном и специальном оборудовании.

Конструкция с резьбовой фиксацией помогает сохранять устойчивое сочленение при вибрационных и механических воздействиях. Исполнение рассчитано на эксплуатацию в расширенном климатическом диапазоне, поэтому разъём может применяться в составе кабельных жгутов, распределительных устройств, шкафов управления и оборудования, работающего в сложных производственных условиях.

Расшифровка маркировки

Маркировка 2РТТ32КПН4Ш13В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ32КПН4Ш13В представляет собой кабельную вилку в корпусе условного размера 32, оснащённую прямым патрубком и рассчитанную на монтаж неэкранированного кабеля.

Основные характеристики

Соединитель имеет четыре контакта в сочетании 13: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Такая компоновка позволяет одновременно подключать несколько цепей с различной токовой нагрузкой — например, цепи управления и более мощную силовую линию.

Характеристики указывают, что разъём подходит не только для передачи сигналов, но и для подключения цепей с заметной нагрузкой. Однако допустимый ток должен оцениваться по конкретной контактной группе, сечению подключаемого провода, условиям охлаждения, режиму работы и требованиям документации на изделие.

Конструкция и особенности

Разъём 2РТТ32КПН4Ш13В использует объёмный монтаж с пайкой. Проводники кабеля присоединяются к хвостовикам контактов, после чего кабель вводится через прямой патрубок и фиксируется гайкой. Такое решение удобно для сборки кабельных жгутов и обеспечивает компактное направление вывода кабеля вдоль оси соединителя.

Ключевые особенности конструкции:

• Штыревая контактная часть предназначена для соединения с ответной розеткой соответствующего типоразмера, контактного сочетания и исполнения.

• Резьбовое сочленение предотвращает самопроизвольное расстыковывание при вибрации и тряске.

• Серебряное покрытие контактов способствует снижению переходного сопротивления.

• Металлический корпус повышает механическую прочность соединителя.

• Прямой патрубок подходит для осевого ввода кабеля в корпус разъёма.

• Исполнение Н предназначено для неэкранированного кабеля; при необходимости экранирования необходимо подбирать соответствующее конструктивное исполнение соединителя.

Серия 2РТТ характеризуется устойчивостью к вибрации в диапазоне частот от 1 до 5000 Гц, а также к механическим ударам, что делает её востребованной для оборудования с повышенными требованиями к надёжности электрических соединений.

Где применяется 2РТТ32КПН4Ш13В

Кабельная вилка 2РТТ32КПН4Ш13В применяется в системах, где требуется быстроразъёмное, механически прочное и электрически стабильное многоконтактное соединение. Типичные области использования:

• Промышленные установки и технологическое оборудование.

• Электрошкафы, посты управления и распределительные системы.

• Кабельные жгуты машин, станков и испытательных комплексов.

• Измерительная техника и приборостроение.

• Транспортное, специальное и вибронагруженное оборудование.

• Силовые и комбинированные цепи, объединяющие питание и управление в одном разъёме.

Например, три контакта Ø 2,5 мм могут использоваться для цепей управления, сигнализации или питания маломощных исполнительных устройств, а контакт Ø 5,5 мм — для отдельной линии с повышенной токовой нагрузкой. Конкретное назначение контактов следует определять по электрической схеме оборудования и допустимым параметрам всей кабельной сборки.

Важные условия подбора

При выборе ответной части для 2РТТ32КПН4Ш13В необходимо проверить не только серию 2РТТ, но и полный набор совместимых параметров:

• Ответная часть должна иметь соответствующий размер корпуса 32.

• Необходимо совпадение сочетания контактов 13.

• Ответная часть должна быть рассчитана на сочленение со штыревой вилкой.

• Следует учитывать исполнение кабельного ввода, способ монтажа и необходимость экранирования.

• Сечение проводов должно соответствовать допустимому току конкретных контактов.

• Для работы в условиях вибрации, пыли, влаги или перепадов температуры важно сверять требования оборудования с паспортными данными соединителя.

2РТТ32КПН4Ш13В — функциональное решение для построения разъёмных кабельных соединений, где важны компактность, механическая стойкость, сочетание силовых и сигнальных контактов, а также сохранение надёжного электрического контакта в сложных условиях эксплуатации.
