Назначение соединителя 2РТТ32КПН4Ш13В

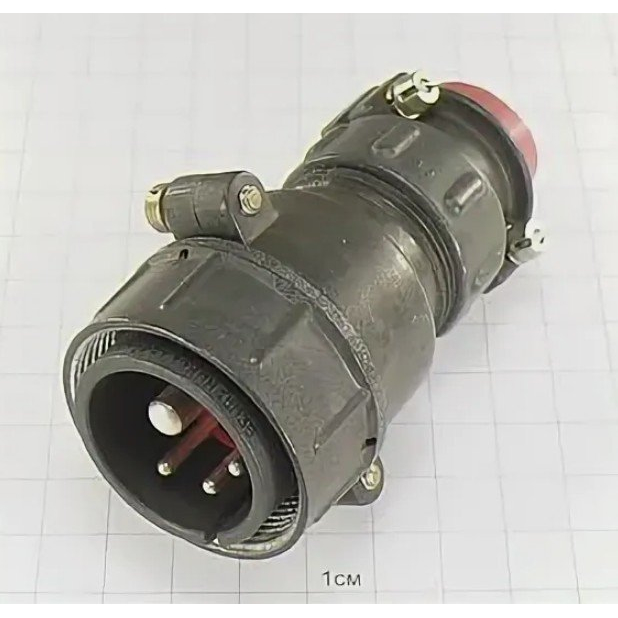

2РТТ32КПН4Ш13В производства завода «Элекон» — низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется в электро- и радиоаппаратуре, а также в контрольно-измерительном оборудовании для надёжного соединения цепей, проводов и кабелей.

Конструкция рассчитана на эксплуатацию в условиях вибраций и внешних воздействий, поэтому изделие подходит как для приборных, так и для кабельных применений. Поставка осуществляется в заводской упаковке. Приёмка — «5», год выпуска — 2020.

Технические характеристики

• Число контактов — 4, диаметр каждого контакта 1,5 мм.
• Условный размер корпуса — 32.
• Рабочий ток на контакт — до 20 А.
• Сопротивление контактов — не более 1 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Исполнение — всеклиматическое (В).
• Тип — негерметичный, теплостойкий, тропикоустойчивый.

Условия эксплуатации и надёжность

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также одиночные механические удары с ускорением до 10000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при влажности 98 процентов и температуре плюс 40 градусов Цельсия, а также при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Минимальная наработка составляет 1000 часов, ресурс по числу сочленений-расчленений — 500 циклов. Такие параметры обеспечивают стабильное соединение цепей в аппаратуре, подверженной вибрациям, ударам и перепадам температуры.

Применение и особенности серии

Благодаря резьбовой фиксации и объёмному монтажу соединитель удобен для монтажа проводов и кабелей внутри приборов и на кабельных сборках. Всеклиматическое исполнение и тропикоустойчивость позволяют использовать его в различных климатических зонах.

Производитель — «Элекон». Серия соответствует ГОСТам, включая сертификаты ISO 9001 и РВ 0015-002-2020. Артикул товара — 20558, категория — 2РТТ32.
