Назначение разъёма 2РТТ32КПН4Ш13В

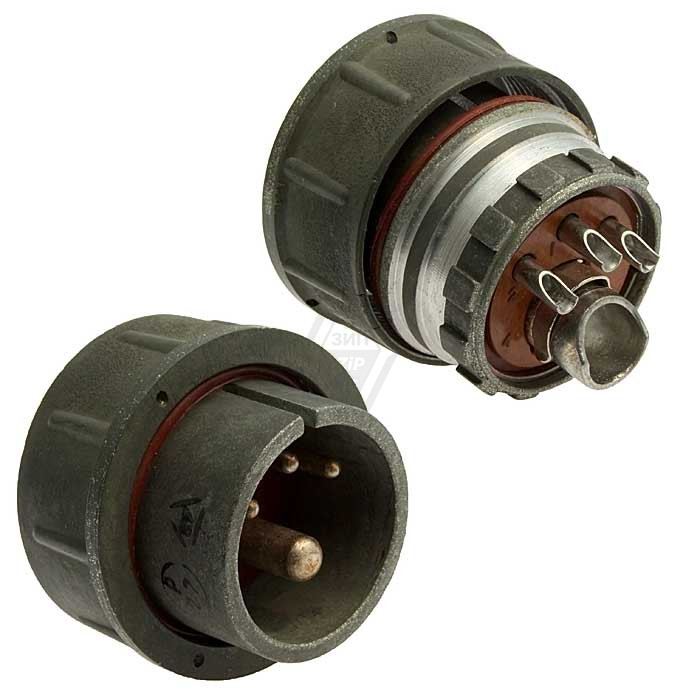

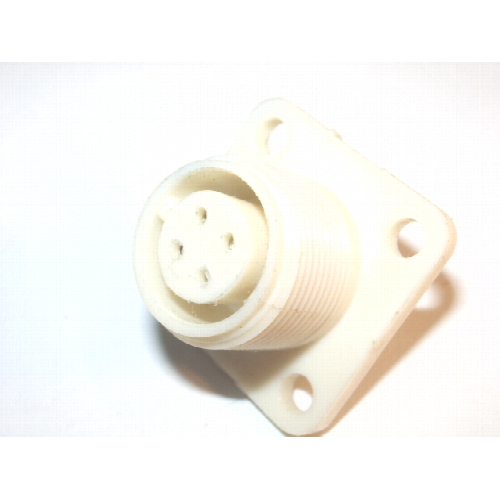

2РТТ32КПН4Ш13В Элекон «5» — цилиндрический теплостойкий низкочастотный пылевлагозащищённый разъём российского производства, выпускаемый заводом «Элекон» по отечественным техническим условиям. Изделие относится к серии 2РТТ, которая рассчитана на применение в радио- и электронной аппаратуре гражданского и военного назначения. Артикул товара — 50682.

Основное назначение разъёма — обеспечение электрического соединения в цепях постоянного, переменного и импульсного тока. Он применяется как соединитель общего назначения в стационарной и подвижной радиоэлектронной аппаратуре, где требуется устойчивость к вибрации, повышенной влажности и перепадам температуры.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие конструкции и условиям эксплуатации данной серии. Значения приведены для серии 2РТТ в целом; точные параметры по конкретному контакту зависят от его диаметра и типоразмера.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Рабочая температура окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации, ударным нагрузкам, пониженному давлению и повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия и атмосферном давлении порядка 1,3 на 10 в минус 4 степени Паскаля.
• Минимальная наработка — не менее 1000 часов.
• Количество сочленений-расчленений вилки и розетки — не менее 500 циклов.
• Рабочий ток на контакт зависит от диаметра и типоразмера отдельных контактов; для серии 2РТТ типичные значения находятся в диапазоне десятков ампер.

Серия 2РТТ имеет цилиндрическую форму и пылевлагозащищённое исполнение. Обозначение «КПН» в маркировке соответствует этой группе исполнения. Буква «5» указывает на вариант приёмки или исполнения и не связана с электрическими параметрами.

Маркировка и приёмка

Согласно характеристикам товара, приёмка изделия — «5», год выпуска — 2015. Это отражает принадлежность к определённому варианту приёмки, принятому на предприятии-изготовителе, и не влияет на электрические параметры разъёма.

Применение

Разъём 2РТТ32КПН4Ш13В применяется в составе радиоэлектронной аппаратуры, работающей в жёстких условиях эксплуатации. Он подходит для использования в стационарных и подвижных устройствах, где необходимы надёжное электрическое соединение и защита от пыли и влаги.

1. Соединение цепей постоянного, переменного и импульсного тока в аппаратуре гражданского назначения.
2. Использование в военной и специальной технике, где предъявляются повышенные требования к стойкости к внешним воздействиям.
3. Эксплуатация при температурах от минус 60 до плюс 100 градусов Цельсия, в том числе при вибрации и ударных нагрузках.
4. Работа в условиях повышенной влажности и пониженного атмосферного давления.

Благодаря цилиндрической конструкции и пылевлагозащищённому исполнению разъём обеспечивает стабильное соединение в аппаратуре, подверженной механическим и климатическим нагрузкам. Изделие производится в России заводом «Элекон» и поставляется в соответствии с отечественными техническими условиями.
