Назначение соединителя

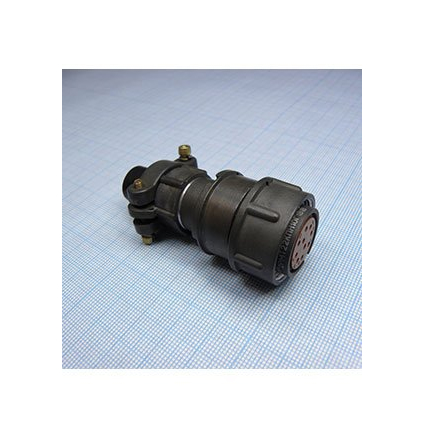

Соединитель 2РТТ32КПН4Ш13В производства АО «Элекон» — это низкочастотный цилиндрический кабельный соединитель в исполнении вилки с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 мегагерц и импульсных токов при напряжении до 850 вольт амплитудного значения. Такое сочетание параметров делает соединитель пригодным как для силовых, так и для измерительных линий.

Индекс «5» в обозначении указывает на военную приёмку, что подтверждает соответствие изделия повышенным требованиям к надёжности и стабильности характеристик. Соединитель поставляется в заводской упаковке, артикул позиции — 20561, категория — 2РТТ32.

Серия 2РТТ, к которой относится изделие, включает 604 типоконструкции, что отражает широкую унификацию и ремонтопригодность данного семейства соединителей.

Конструктивные и электрические особенности

Условный размер корпуса соединителя — 32. Коммутационная часть содержит четыре контакта диаметром 1,5 миллиметра. Рабочий ток на каждый контакт достигает 20 ампер. Переходное сопротивление контактов составляет не более 1,5 миллиона Ом, что важно для точных измерительных цепей.

Расшифровка обозначения 2РТТ32КПН4Ш13В отражает ключевые признаки конструкции: тип корпуса, количество рядов и контактов, а также всеклиматическое исполнение. Суффикс «Ш13В» задаёт компоновку корпуса и климатическое исполнение, допускающее эксплуатацию в самых разных широтах.

Среди подтверждённых особенностей изделия:

• негерметичное исполнение корпуса;
• теплостойкость и тропикоустойчивость;
• рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия;
• виброустойчивость до 30 g;
• ударопрочность до 1000 g;
• стойкость к влажности 98 процентов при температуре плюс 40 градусов Цельсия;
• ресурс не менее 500 сочленений-расчленений.

Всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в условиях резких перепадов температур, повышенной влажности, вибраций и механических ударов.

Применение и эксплутационные показатели

Соединитель применяется в электро- и радиоаппаратуре, а также в контрольно-измерительных системах. Монтаж выполняется объёмным способом с пайкой, что обеспечивает надёжное электрическое соединение и устойчивость к механическим нагрузкам.

Наработка изделия составляет 1000 часов, срок хранения — 15 лет. Такие показатели подтверждают пригодность соединителя для долговременной эксплуатации в составе ответственного оборудования.

Год выпуска указанной позиции — 2023. Комплектация соответствует заводской упаковке производителя. Соединитель выпускается под маркой АО «Элекон» и относится к категории 2РТТ32, что упрощает подбор совместимых ответных частей и кабельных сборок в рамках данной серии.
