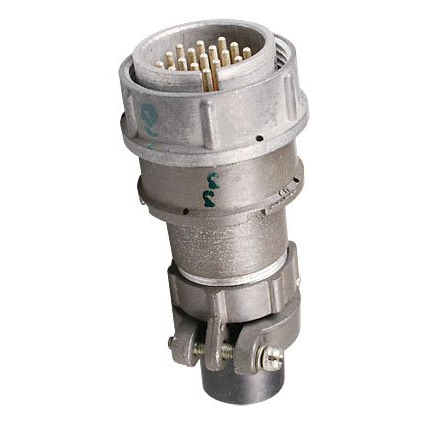

Назначение соединителя 2РТТ32КПН4Ш13В

Соединитель 2РТТ32КПН4Ш13В производства Элекон — это низкочастотный цилиндрический разъём из серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в импульсных цепях. Изделие применяется для соединения и разъединения проводов и кабелей в стационарных и подвижных электро- и радиоаппаратах, включая измерительную и испытательную технику. Благодаря повышенной стойкости к механическим нагрузкам разъём востребован в военной и специальной технике.

Артикул позиции — 20559, категория — 2РТТ32. Поставка осуществляется в заводской упаковке. Обозначение «5» в наименовании указывает на вид приёмки: контроль качества по системе ВПО и ВВСТ, что подтверждает соответствие разъёма требованиям долговечности, надёжности и повторяемости соединения-разъединения.

Подтверждённые особенности и технические характеристики

Конструкция разъёма цилиндрическая, с объёмным монтажом, резьбовой фиксацией и пайкой проводов на контактные стержни. Тип исполнения — негерметичный, брызгопылезащищённый, теплостойкий, тропико- и всеклиматический. Основные параметры приведены ниже.

• Количество контактов: 4 согласно цоколёвке под типоразмер 32.
• Номинальный рабочий ток на контакт: порядка десятков ампер; в серии 2РТТ допускается до 200 А в зависимости от диаметра контакта.
• Рабочее напряжение: до 850 В амплитудного значения при частотах до 3 МГц.
• Сопротивление контактов: единицы-десятки миллиомов, зависит от диаметра контактного стержня; для серии 2РТТ указаны значения для контактов диаметром от 1,5 до 9 мм.
• Климатическое исполнение: всеклиматическое, диапазон рабочих температур примерно от −60 до +100 °C.
• Устойчивость к вибрациям и ударам: высокие ускорения — до десятков единиц g при синусоидальной вибрации и сотен g при ударных нагрузках, а также стойкость к пониженному атмосферному давлению и повышенной влажности.

Для приёмки «5» нормируется количество допустимых сочленений-расчленений порядка сотен циклов, а срок сохраняемости может достигать 10–15 лет. Год выпуска указанной позиции — 2021.

Применение и условия эксплуатации

Разъём применяется там, где требуется надёжное электрическое соединение при воздействии вибраций, ударов, повышенной влажности и пониженного атмосферного давления. Типичные области использования:

1. Стационарные и подвижные электро- и радиоаппараты.
2. Измерительная и испытательная техника.
3. Военная и специальная техника.

Монтаж выполняется объёмным способом с пайкой проводов на контактные стержни; резьбовая фиксация обеспечивает механическую прочность и стабильность соединения при динамических нагрузках. Брызгопылезащищённое и всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и в условиях повышенной влажности.

Приёмка «5» гарантирует повторяемость параметров от цикла к циклу и подтверждает пригодность соединителя для ответственных применений, где важны долговечность и надёжность. Изделие поставляется в заводской упаковке, что обеспечивает сохранность контактов и защиту от загрязнений при транспортировке и хранении.
