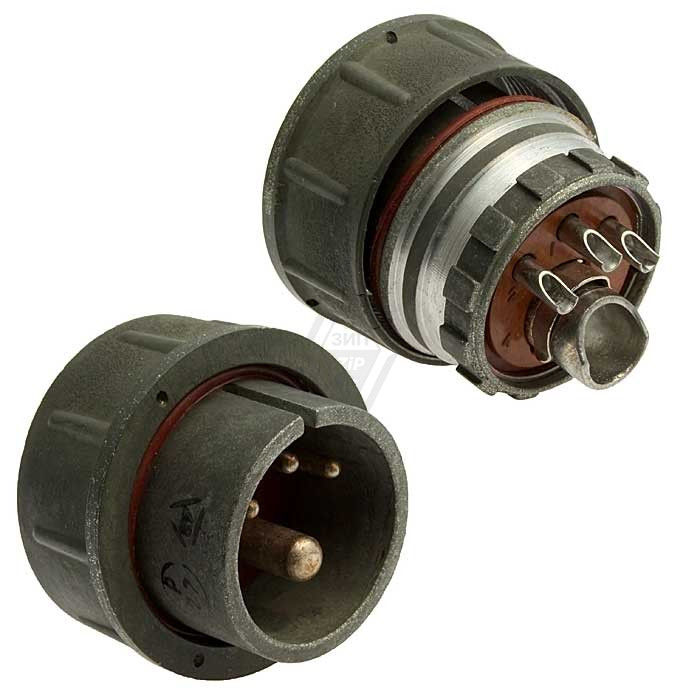

Назначение соединителя 2РТТ32КПН4Ш13В

Разъём 2РТТ32КПН4Ш13В производства предприятия «Элекон» — это низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока в радио- и электроаппаратуре. Изделие относится к серии стандартных соединителей типа 2РТТ, которые выпускались в СССР и сохраняются в производстве до настоящего времени, в том числе на предприятии «Элекон».

Основное назначение разъёма — подключение кабельных и монтажных линий в приборах связи, контрольно-измерительной технике, аппаратуре автоматики и других электронных системах. Соединитель рассчитан как на промышленное, так и на экспортное (всеклиматическое) применение, что подтверждается его характеристиками по температуре и влажности.

Расшифровка обозначения 2РТТ32КПН4Ш13В

Маркировка соединителя построена по стандартной схеме и содержит информацию о конструкции и параметрах изделия. Обозначение читается следующим образом:

• 2РТТ — низкочастотный цилиндрический соединитель серии 2РТТ;
• 32 — условный размер корпуса;
• К — кабельная вилка;
• П — прямая конструкция корпуса;
• Н — негерметичное исполнение;
• 4 — количество контактов;
• Ш — экранированный вариант по классификации, принятой в странах СНГ;
• 13В — заводское обозначение производителя «Элекон».

Таким образом, 2РТТ32КПН4Ш13В — это кабельная прямая вилка с условным размером корпуса 32, негерметичная, с четырьмя контактами и экранированием.

Подтверждённые технические особенности

Соединитель представляет собой негерметичный цилиндрический разъём с резьбовой фиксацией соединённого положения. Климатическое исполнение — всеклиматическое, теплостойкое и тропикоустойчивое. Конструктивно вилка выполнена кабельной, с патрубком и гайкой для крепления; контакты монтируются объёмным способом, то есть пайкой.

К подтверждённым электрическим и эксплуатационным параметрам относятся:

• количество контактов — 4;
• максимальное рабочее напряжение — до 850 В (амплитудное значение);
• максимальная рабочая частота — до 3 МГц;
• сопротивление контактов — не превышает нескольких десятков микроом;
• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом;
• диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия для соединителей серии 2РТТ;
• относительная влажность воздуха при температуре до плюс 40 градусов Цельсия — до 98 процентов, что обеспечивает тропикоустойчивость.

Кроме того, изделие устойчиво к механическим воздействиям: допускает синусоидальную вибрацию и ударные нагрузки, предусмотренные стандартами для аналогичных соединителей.

Применение

Благодаря совокупности характеристик разъём 2РТТ32КПН4Ш13В применяется для подключения кабельных и монтажных линий в приборах связи, контрольно-измерительной технике и аппаратуре автоматики. Экранированное исполнение делает его пригодным для работы в цепях, где требуется снижение влияния помех, а широкий температурный диапазон и тропикоустойчивость позволяют использовать соединитель в различных климатических зонах, включая районы с повышенной влажностью и высокой температурой.

Разъём может применяться как замена отдельным вариантам более старых типов соединителей, например некоторых изделий серии ШР, использовавшихся ранее в советской и российской радиоэлектронике. Это делает его востребованным при ремонте, модернизации и производстве аппаратуры, где требуется совместимая коммутация цепей постоянного, переменного и импульсного тока.

Артикул изделия — 6028, категория — 2РТТ32, производитель — «Элекон». Соединитель рассчитан на промышленное и экспортное применение, что подтверждается всеклиматическим исполнением и устойчивостью к влажности до 98 процентов при температуре до плюс 40 градусов Цельсия.
