Назначение и область применения

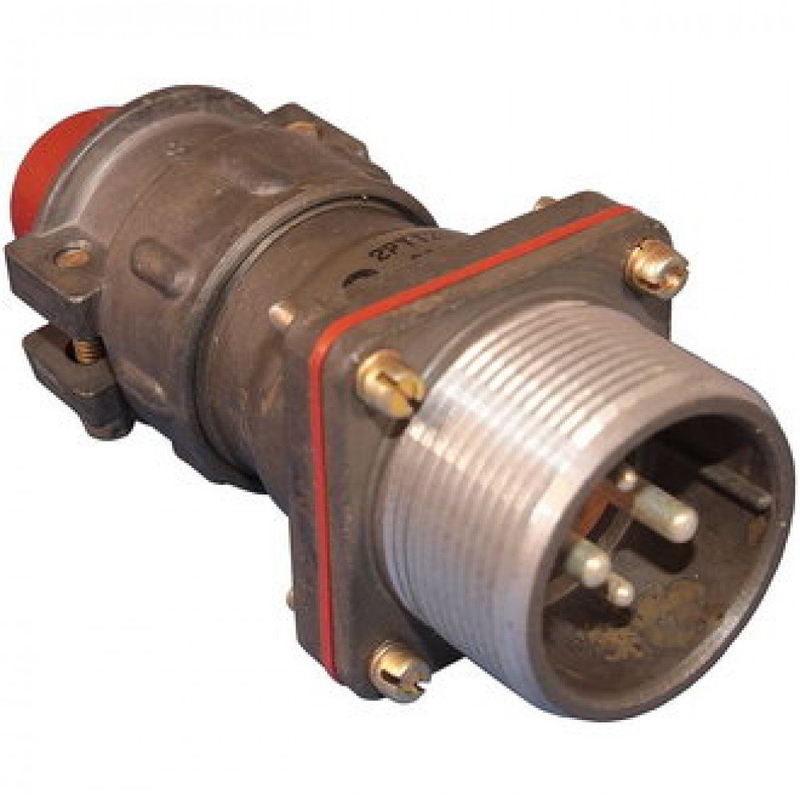

Соединитель 2РТТ32КПН4Ш13В представляет собой низкочастотный цилиндрический электрический разъем, входящий в серию 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Разъем рассчитан на применение в стационарных и подвижных электро- и радиотехнических устройствах общепромышленного и военного назначения.

Конструктивное исполнение обеспечивает возможность эксплуатации изделия во всеклиматических условиях, в том числе при воздействии повышенной влажности, пыли и брызг. Пылебрызгозащищенный конструктив позволяет применять соединитель в аппаратуре, работающей в сложных условиях окружающей среды, где требуется надежная защита контактных групп от внешних воздействий.

Конструктивные особенности

Разъем выполнен в цилиндрическом металлическом корпусе с резьбовой фиксацией сочлененного положения. Резьбовое соединение обеспечивает надежную механическую фиксацию ответных частей и предотвращает самопроизвольное расчленение при вибрационных и ударных нагрузках. Условный размер корпуса составляет 32, что определяет габаритные и присоединительные размеры изделия.

Изолятор разъема изготовлен из термореактивного пластика, в качестве которого традиционно применяется карболит. Материал изолятора обладает высокими диэлектрическими свойствами и устойчивостью к воздействию повышенных температур. Контакты изделия выполнены штыревыми, что соответствует кабельному типу вилки. Разъем предназначен для объемного внутреннего монтажа.

Электрические и эксплуатационные параметры

Изделие оснащено четырьмя контактами, схема расположения которых соответствует сочетанию контактов 13 согласно техническим условиям. Количество контактов и схема их расположения определяют совместимость соединителя с ответными частями аналогичного исполнения.

Тип исполнения разъема характеризуется как теплостойкий и тропикоустойчивый. Рабочий диапазон температур окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия, что обеспечивает стабильную работу изделия как в условиях низких температур, характерных для северных регионов, так и при повышенных температурах эксплуатации. Разъем позиционируется как негерметичный, однако пылебрызгозащищенное исполнение корпуса обеспечивает защиту контактной группы от прямого попадания влаги и пыли.

Соединитель рассчитан на заданную наработку и ресурс по количеству сочленений-расчленений порядка 500 циклов, что является типичным показателем для изделий серии 2РТТ и подтверждает высокую механическую надежность конструкции.

Совместимость и монтаж

Разъем 2РТТ32КПН4Ш13В предназначен для сочленения с ответными частями серии 2РТТ соответствующего типоразмера и схемы расположения контактов. Резьбовая фиксация сочлененного положения обеспечивает простоту и надежность монтажа в аппаратуре, а также возможность многократного подключения и отключения без потери качества электрического соединения.

Изделие применяется в составе радиоэлектронной аппаратуры, измерительных приборов, систем связи и другого оборудования, где требуется надежная коммутация электрических цепей при сохранении стабильных электрических параметров в широком диапазоне условий эксплуатации.
