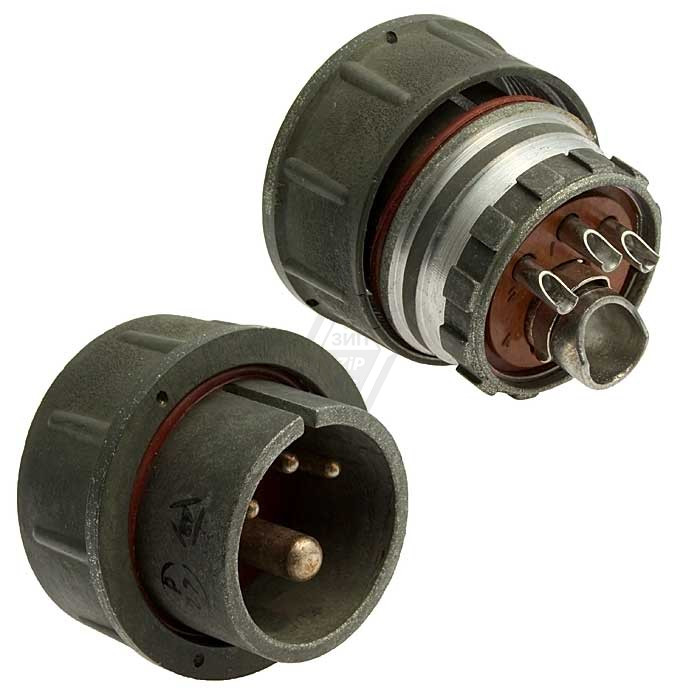

Назначение соединителя 2РТТ32КПН4Ш13В

Изделие 2РТТ32КПН4Ш13В представляет собой пылебрызгозащищённый низкочастотный цилиндрический соединитель кабельного типа. Устройство выполнено в виде кабельной вилки с прямым патрубком и предназначено для разъёмного подключения электрических цепей в условиях воздействия пыли, брызг и повышенной влажности. Соединитель применяется для коммутации цепей управления, сигнализации, питания датчиков и исполнительных механизмов в составе промышленного оборудования, транспортных средств, сельскохозяйственной и специальной техники.

Конструкция рассчитана на прямой монтаж на неэкранированный кабель. Крепление к ответной части осуществляется байонетным соединением, что обеспечивает быстрое и надёжное подключение и отключение без применения специального инструмента. Изделие выпускается заводом «Элекон», специализирующимся на производстве электротехнических соединителей, включая серию 2РТТ.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ32КПН4Ш13В содержит полную информацию о типе и исполнении соединителя. Расшифровка обозначения:

• 2РТТ — тип изделия: пылебрызгозащищённый низкочастотный цилиндрический соединитель;
• 32 — условный размер корпуса;
• КПН — кабельная вилка с прямым патрубком, гайка для неэкранированного кабеля;
• 4Ш13 — четыре штыревых контакта, диаметр контактной части 13 миллиметров;
• В — всеклиматическое исполнение.

Всеклиматическое исполнение допускает эксплуатацию соединителя в широком диапазоне температур и влажности. Существуют экземпляры 2015 года изготовления с маркировкой «5», подтверждающей всеклиматическое исполнение. Корпус изготавливается из металла, как правило, из алюминиевых сплавов с антикоррозионным покрытием, что повышает стойкость к внешним механическим и атмосферным воздействиям.

Подтверждённые технические характеристики

Соединитель 2РТТ32КПН4Ш13В имеет следующие подтверждённые особенности, указанные в исходных данных производителя:

• тип соединителя — цилиндрический, низкочастотный, пылебрызгозащищённый;
• исполнение — кабельная вилка, штепсельная часть;
• способ монтажа — прямой монтаж на кабель;
• количество контактов — четыре штыревых контакта;
• диаметр контактов — 13 миллиметров;
• тип патрубка — прямой;
• тип кабеля — неэкранированный;
• защита — пылебрызгозащита, устойчивость к пыли, брызгам и влаге;
• климатическое исполнение — всеклиматическое;
• тип соединения — байонетное;
• материал корпуса — металл с антикоррозионным покрытием.

Указанный диаметр контактов 13 миллиметров относится к контактной части и является нетипично большим для четырёхконтактного низкочастотного соединителя, однако данное значение приведено в маркировке изделия и принимается как характеристика конкретной серии.

Области применения

Благодаря пылебрызгозащищённому исполнению и байонетному креплению соединители серии 2РТТ широко применяются в оборудовании, работающем в сложных условиях окружающей среды. Основные сферы использования включают:

• промышленное оборудование — станки, промышленные роботы, производственные линии с повышенными требованиями к защите от загрязнений и влаги;
• транспортные средства — автомобильный, железнодорожный и водный транспорт для подключения низкочастотных цепей управления, датчиков и питания;
• сельскохозяйственная техника — тракторы, комбайны и навесное оборудование, эксплуатируемое в условиях повышенной запылённости и влажности;
• специальная техника — дорожно-строительные машины, подъёмные краны, горнодобывающее оборудование;
• измерительная и контрольная аппаратура — подключение датчиков и исполнительных механизмов, требующих защиты от внешних воздействий;
• системы автоматизации — цепи управления технологическими процессами с высокой степенью надёжности соединений;
• военная техника — оборудование, нуждающееся в повышенной устойчивости к внешним факторам.

Особенности монтажа и эксплуатации

Кабельная вилка с прямым патрубком предназначена для оконцевания неэкранированного кабеля. Гайка фиксирует кабель в патрубке и обеспечивает герметичность ввода. Байонетное соединение гарантирует быструю стыковку с ответной розеткой и исключает самопроизвольное разъединение при вибрациях и механических нагрузках. Металлический корпус с антикоррозионным покрытием защищает контактную группу от пыли и водяных брызг, что позволяет использовать изделие вне помещений и в производственных цехах с агрессивной атмосферой.

Соединитель поставляется как самостоятельное изделие для монтажа на кабель. Для корректного применения необходимо подбирать ответную часть серии 2РТТ с соответствующим условным размером корпуса и совместимым расположением контактов.
