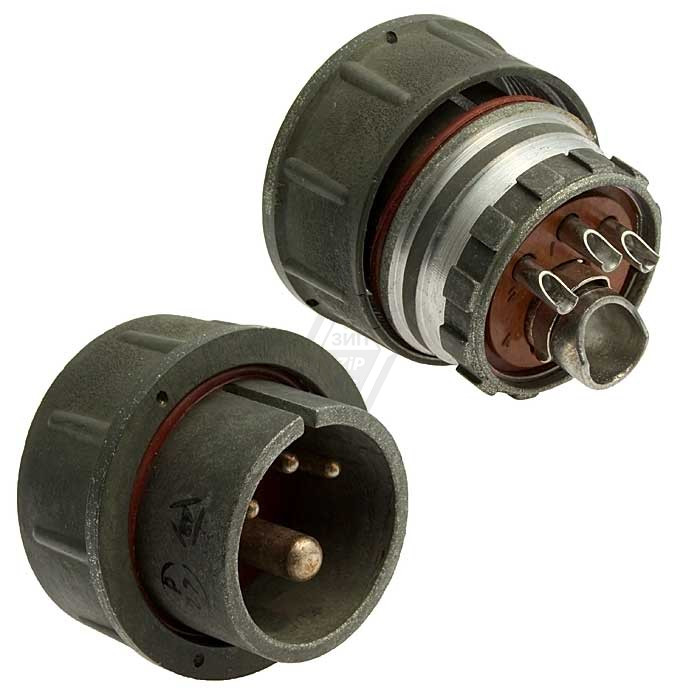

Назначение соединителя 2РТТ32КПН4Ш13В

Низкочастотный цилиндрический разъем 2РТТ32КПН4Ш13В предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Устройство обеспечивает коммутацию проводов и кабелей в составе электронной и радиотехнической аппаратуры, где требуется надежное разъемное соединение с резьбовой фиксацией.

Изделие включает в себя вилку и розетку, которые могут выполняться как в приборном, так и в кабельном варианте. Это позволяет подбирать конфигурацию соединения в зависимости от монтажной схемы конкретного оборудования. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери электрических характеристик.

Подтвержденные особенности и технические характеристики

Соединитель 2РТТ32КПН4Ш13В относится к категории негерметичных, теплостойких и тропикоустойчивых разъемов. Рабочий ток на контакт составляет от 20 до 200 А в зависимости от режима эксплуатации и сечения подключаемых проводников. Количество контактов — 4, условный размер корпуса — 32.

Основные конструктивные параметры изделия:

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый
• Рабочий ток: от 20 до 200 А на контакт
• Количество контактов: 4
• Условный размер корпуса: 32
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Способ монтажа: объемный, на кабель
• Тип соединения: резьбовое

Корпус разъема выполнен из металла, что обеспечивает механическую прочность и защиту внутренних элементов от внешних воздействий. Изолятор изготовлен из карболита — материала, устойчивого к повышенным температурам и сохраняющего диэлектрические свойства при длительной эксплуатации. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар.

Взаимосочленяемость и совместимость

Разъем 2РТТ32КПН4Ш13В взаимосочленяем с другими типами цилиндрических соединителей, в частности с изделиями серий ШР и 2РТ-А. Это расширяет возможности применения разъема при ремонте, модернизации или комплектации оборудования, где уже используются указанные серии. Резьбовое соединение обеспечивает надежную фиксацию сочлененной пары и предотвращает самопроизвольное разъединение при вибрационных нагрузках.

Нормативная документация и гарантийные показатели

Соединители 2РТТ32КПН4Ш13В производятся согласно техническим условиям ГЕ0.364.120ТУ и АШДК.434410.060ТУ. Данные нормативные документы регламентируют конструктивные размеры, электрические параметры, требования к материалам и методы контроля качества.

Гарантийный срок хранения изделия составляет не менее 15 лет со дня изготовления. Гарантийная наработка достигает 1000 часов в обычных условиях эксплуатации и до 130000 часов в облегченных режимах. Такие показатели подтверждают долговечность разъема и его пригодность для длительного применения в составе ответственного оборудования.

Применение

Соединители 2РТТ32КПН4Ш13В широко используются в электронике и радиотехнике для организации надежного соединения электрических цепей. Конструкция разъема позволяет эффективно работать в различных климатических условиях, включая тропический климат с повышенной влажностью и температурными перепадами. Изделие подходит для монтажа на кабель объемным способом, что упрощает подключение проводников различного сечения.

Разъем применяется в аппаратуре, где требуется передача токов значительной величины при одновременном сохранении стабильного электрического контакта. Благодаря теплостойкому исполнению и металлическому корпусу устройство может эксплуатироваться в условиях повышенных температур, характерных для промышленного оборудования и энергоустановок.
