Назначение соединителя 2РТТ32КПН4Ш13В

Соединитель 2РТТ32КПН4Ш13В представляет собой низкочастотный цилиндрический разъем с резьбовой фиксацией, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Изделие рассчитано на функционирование при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Основная задача соединителя — обеспечение надежного разъемного соединения и разъединения электрических цепей, проводов, кабелей и узлов в составе различной электро- и радиоаппаратуры.

Разъем относится к категории негерметичных, теплостойких и тропикоустойчивых соединителей, что позволяет применять его в условиях воздействия повышенных температур и климатических факторов. Конструкция предусматривает условный размер корпуса 32 и четыре контакта, что определяет совместимость с ответными частями соответствующего типоразмера.

Конструктивные особенности и технические характеристики

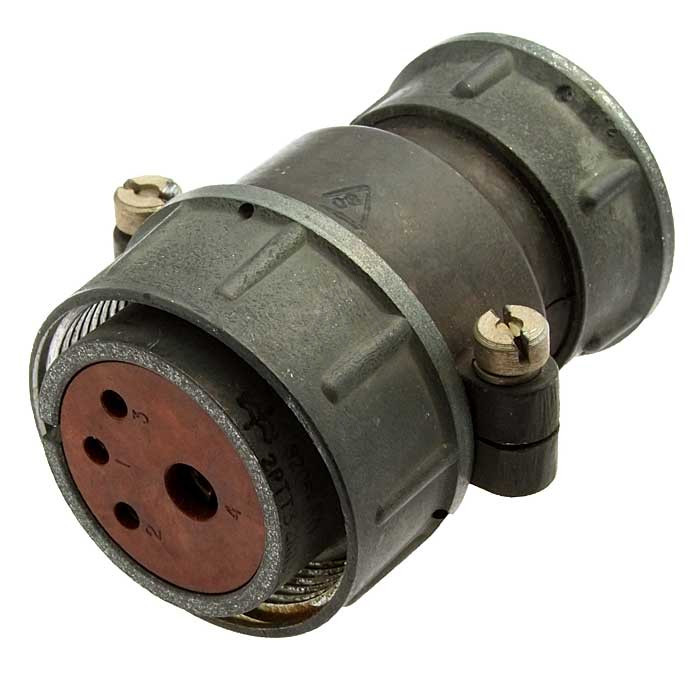

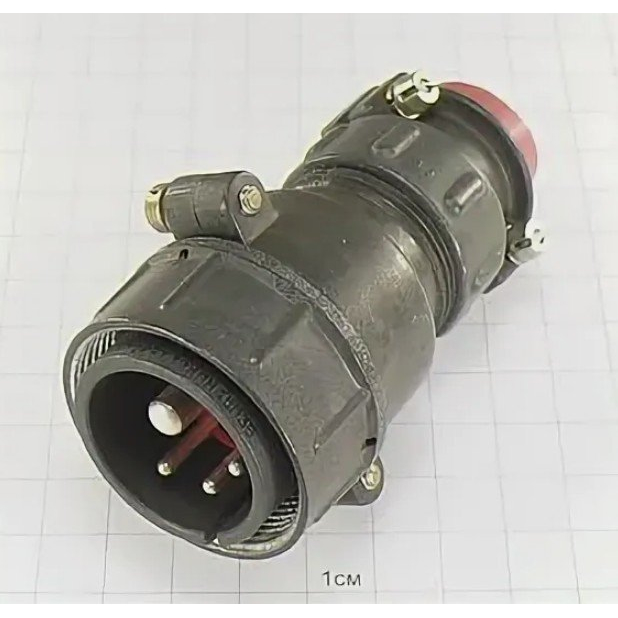

Соединитель выполнен в кабельном исполнении с прямым патрубком. Гайка патрубка рассчитана на установку с неэкранированным кабелем. Корпус изготовлен из металла, изолятор — из карболита. Контакты имеют серебряное покрытие, обеспечивающее стабильное электрическое соединение и защиту от окисления.

Ключевые параметры изделия

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый
• Условный размер корпуса: 32
• Количество контактов: 4
• Вид корпуса: кабельный
• Вид патрубка: прямой
• Гайка патрубка: для неэкранированного кабеля
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Максимальная частота: 3 МГц
• Максимальное напряжение: 850 В (амплитудное значение)

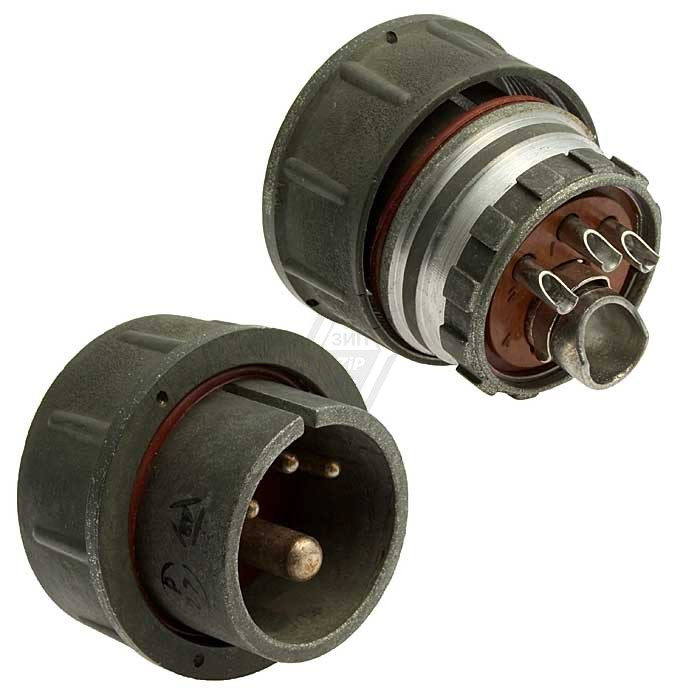

Структура соединителя включает две части: вилку с контактами и розетку для подключения. Резьбовая фиксация обеспечивает плотное и устойчивое к вибрациям соединение, исключая самопроизвольное разъединение в процессе эксплуатации.

Применение и условия эксплуатации

Соединитель 2РТТ32КПН4Ш13В применяется для коммутации электрических цепей в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и других устройствах, где требуется надежное разъемное соединение с учетом воздействия внешних климатических факторов. Тропикоустойчивое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности, а теплостойкость — при значительных тепловых нагрузках.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает стабильную работу соединителя в широком спектре климатических зон и режимов эксплуатации. Серебряное покрытие контактов поддерживает низкое переходное сопротивление и сохраняет качество соединения при многократных циклах сочленения и расчленения.

Надежность и гарантийные обязательства

Гарантийный срок хранения соединителей составляет не менее 15 лет со дня изготовления. Гарантийная наработка установлена в двух режимах: 1000 часов при работе во всех допустимых режимах и 130000 часов в облегченном режиме. Такие показатели подтверждают долговечность изделия и его пригодность для ответственных применений, где важна длительная безотказная работа.

Соединитель 2РТТ32КПН4Ш13В является надежным компонентом для построения электрических систем различного назначения, обеспечивая стабильное соединение, устойчивость к внешним воздействиям и продолжительный срок службы без необходимости частого технического обслуживания.
