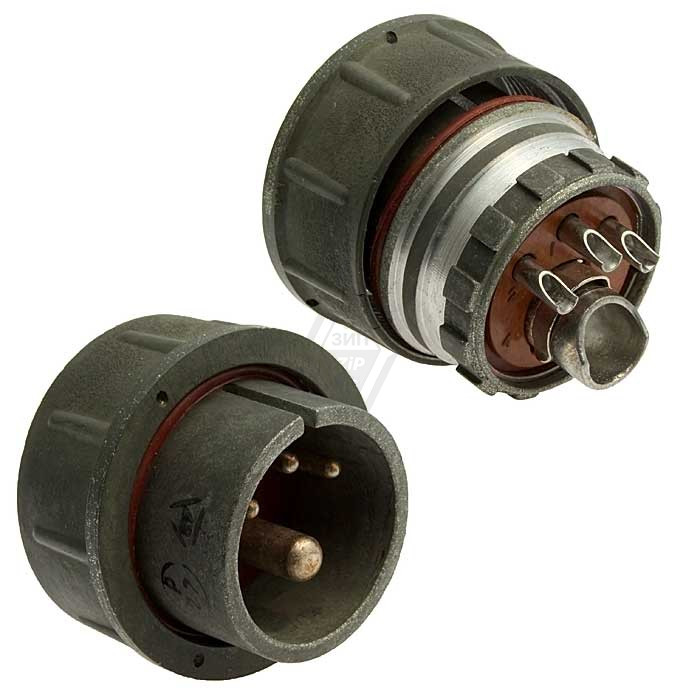

Назначение соединителя 2РТТ32КПН4Ш13В

Цилиндрический низкочастотный соединитель 2РТТ32КПН4Ш13В предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на эксплуатацию при частотах до 3 МГц и рабочем напряжении до 850 В. Соединитель обеспечивает разъемное соединение кабельных линий и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования и электротехнических установок, где требуется надежный электрический контакт при сохранении целостности цепи в условиях внешних воздействий.

Конструкция корпуса выполнена с пыле- и брызгозащитой, что допускает использование соединителя в помещениях и на открытых объектах при различной влажности и запыленности окружающей среды. Условный размер корпуса 32 определяет габаритную группу изделия и совместимость с ответными частями соответствующего типоразмера.

Подтвержденные особенности и технические параметры

Соединитель 2РТТ32КПН4Ш13В характеризуется следующими параметрами, заявленными для данной модификации:

• Условный размер корпуса — 32.
• Количество контактов — 4.
• Сочетание контактов — 13.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Способ монтажа — на кабель.
• Масса — 86 г.

Металлический корпус обеспечивает механическую прочность и экранирование соединения. Карболитовый изолятор формирует жесткую диэлектрическую основу для фиксации контактов и сохраняет стабильные изоляционные свойства в указанном температурном диапазоне. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар при длительной эксплуатации. Монтаж на кабель предполагает фиксацию соединителя непосредственно на проводнике с последующей заделкой жил в контактные элементы.

Применение в оборудовании и условиях эксплуатации

Соединитель 2РТТ32КПН4Ш13В используется в промышленной электронике, контрольно-измерительных системах и электрических распределительных устройствах. Четырехконтактная схема с сочетанием контактов 13 позволяет организовывать питание и сигнальные линии в одном разъеме, что сокращает количество соединений и упрощает монтаж оборудования.

Изделие востребовано в случаях, когда электрические цепи работают при значительных перепадах температур и подвержены воздействию пыли или водяных брызг. Рабочий диапазон от минус 60 до плюс 100 градусов Цельсия дает возможность применять соединитель в неотапливаемых помещениях, на транспортных средствах и наружных установках без дополнительных защитных кожухов при условии соблюдения заявленной степени защиты.

Особенности монтажа и совместимости

Монтаж на кабель выполняется с учетом условного размера корпуса 32. Ответная часть должна соответствовать тому же типоразмеру и контактной схеме. При подключении необходимо соблюдать соответствие сочетания контактов 13, так как данный параметр определяет расположение и назначение контактных элементов внутри изолятора. Серебряное покрытие контактов требует аккуратного обращения при заделке жил, чтобы не повредить поверхностный слой и не ухудшить проводимость.

Масса соединителя 86 г не создает значительной нагрузки на кабельные линии и позволяет применять изделие в аппаратуре с ограничениями по весу. Металлический корпус обеспечивает надежное сочленение с ответной частью и защищает внутренние элементы от механических повреждений при вибрациях, характерных для промышленного оборудования.

Эксплуатационные преимущества

Пыле- и брызгозащищенное исполнение корпуса снижает вероятность отказов из-за загрязнения контактной зоны и попадания влаги. Карболитовый изолятор сохраняет диэлектрические свойства в заявленном диапазоне температур, не подвержен растрескиванию при резких перепадах. Частотный предел 3 МГц определяет границы стабильной работы без значительного роста потерь в низкочастотных цепях, что достаточно для большинства задач промышленной автоматики и силовой коммутации.

Использование соединителя 2РТТ32КПН4Ш13В позволяет формировать разъемные соединения с возможностью оперативной замены узлов и участков кабельной сети. Такое решение сокращает время технического обслуживания и упрощает диагностику электрических цепей при выявлении неисправностей.
