Соединитель 2РТТ32КПН4Ш13В является низкочастотным цилиндрическим коннектором, предназначенным для работы в электрических цепях как постоянного, так и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он используется для соединения и разъединения электрических цепей, включая провода, кабели и узлы в различных типах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : Негерметичный, теплостойкий, тропикоустойчивый.
• Условный размер корпуса : 32.
• Количество контактов : 4.
• Сочетание контактов : 13.
• Рабочий ток на одиночный контакт : от 20 до 200 А.
• Сопротивление изоляции : не менее 1000 МОм.
• Рабочая температура : от -60°C до +100°C.
• Материал корпуса : Металл, материал изолятора — карболит.
• Покрытие контактов : Серебро.
• Способ монтажа : Объемный, на кабель .

Структура соединителя

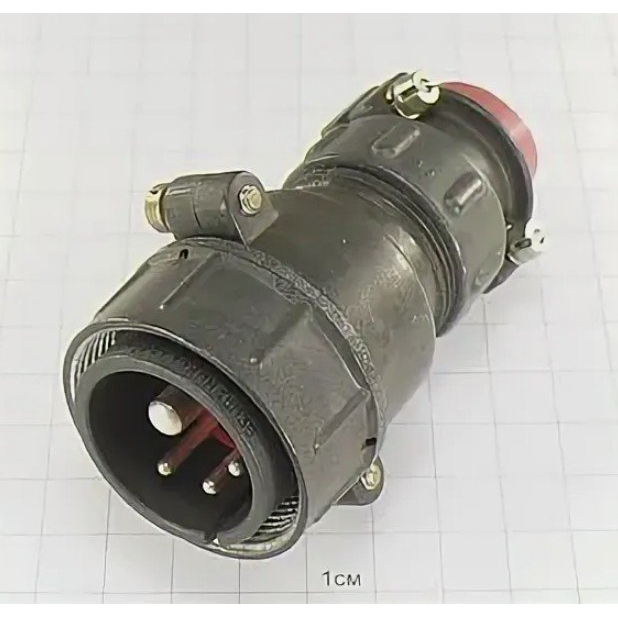

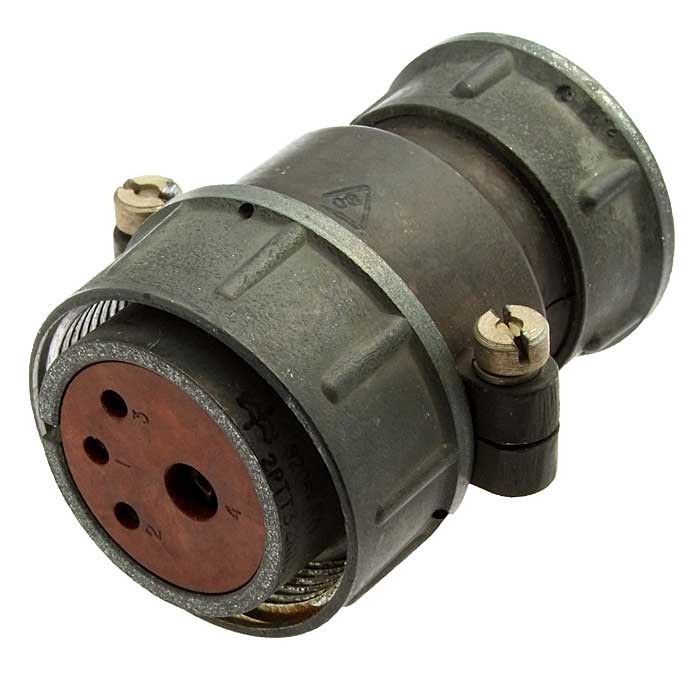

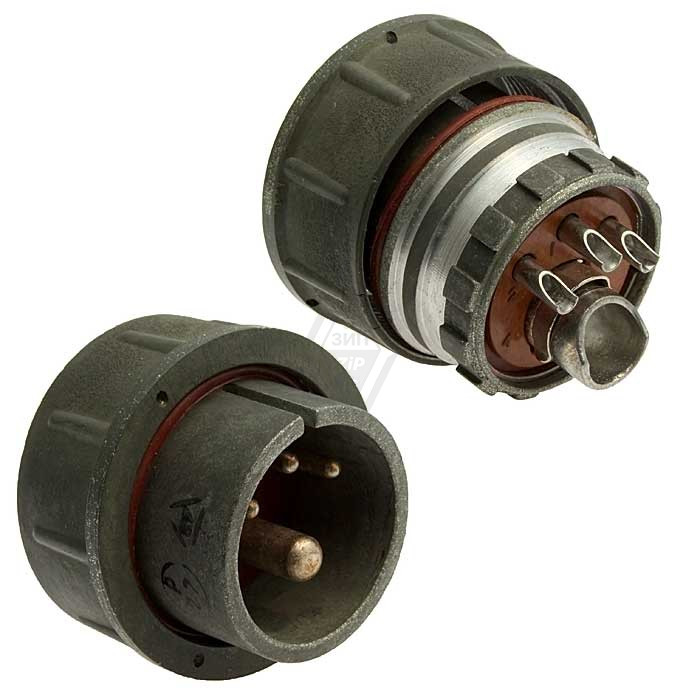

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Сочленение соединителей осуществляется резьбовым способом, что обеспечивает надежное соединение. Коннектор также может использоваться с экранированными или неэкранированными кабелями в зависимости от типа гайки патрубка.

Гарантийные условия

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента изготовления. Гарантийная наработка составляет:

• 1000 часов во всех режимах и условиях;
• 130000 часов в облегчённом режиме .

Таким образом, 2РТТ32КПН4Ш13В представляет собой надежный и универсальный компонент для применения в различных электрических системах.
