Назначение соединителя 2РТТ32КПН4Г13В

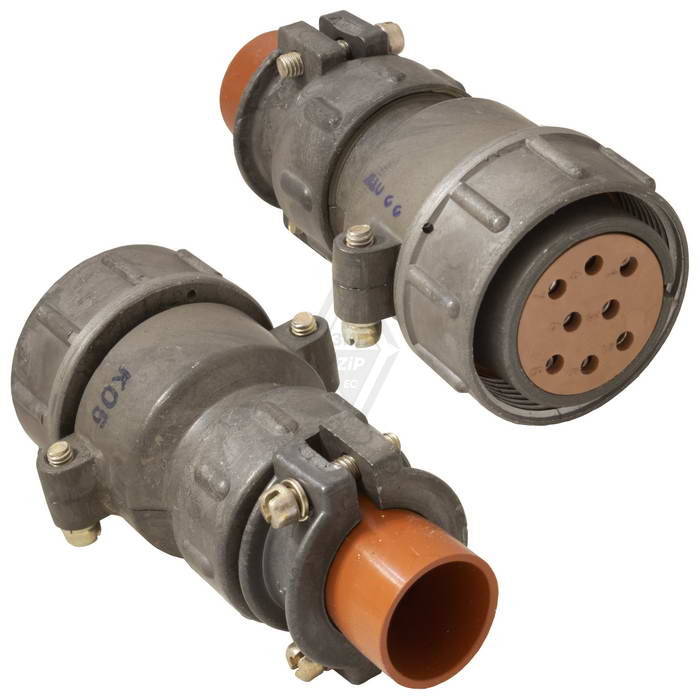

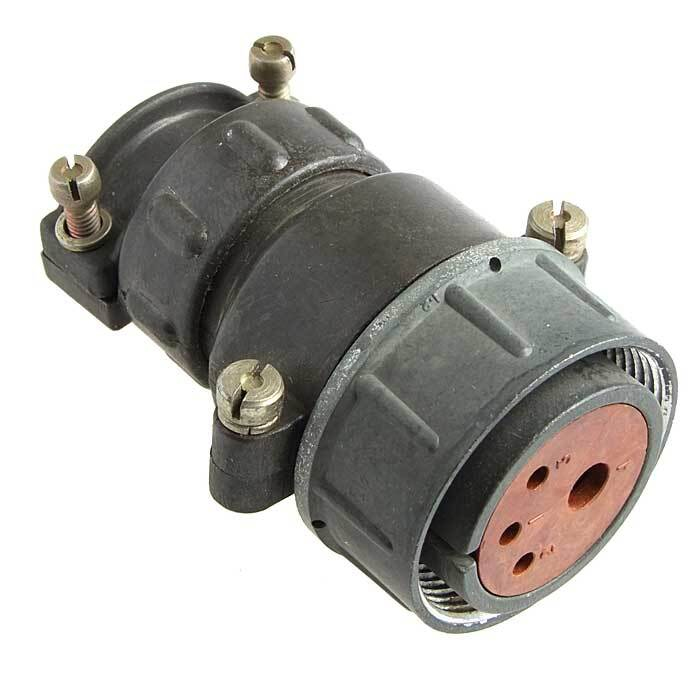

Цилиндрический низкочастотный соединитель 2РТТ32КПН4Г13В предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к пылебрызгозащищённым разъёмам и применяется для соединения и разъединения цепей в различных видах электро- и радиоаппаратуры. Конструктивно соединитель состоит из двух частей — вилки и розетки, каждая из которых может выполняться как в приборном, так и в кабельном варианте.

Изделие выпущено в 2014 году и имеет приёмку «5». Артикул товара — 6023. Категория — 2РТТ32.

Расшифровка обозначения

Маркировка 2РТТ32КПН4Г13В содержит закодированную информацию о конструкции и характеристиках соединителя:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — вид патрубка: прямой;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• 4 — количество контактов;
• Г — часть соединителя: розетка;
• 13 — обозначение сочетания контактов;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на работу при напряжении до 700 В амплитудного значения. Максимальная токовая нагрузка на контакт зависит от диаметра контактного элемента:

• для контактов диаметром 2,5 мм — до 35 А;
• для контактов диаметром 5,5 мм — до 100 А.

Сопротивление электрического контакта для элементов диаметром 9,0 мм составляет не более 0,15 МОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Ресурс по числу сочленений и расчленений достигает 500 циклов. Минимальная наработка изделия — 1000 часов.

Условия эксплуатации

Соединитель сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц и при рабочей температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Нормативная документация

Соединители серии 2РТТ разрабатываются в соответствии с техническими условиями ГЕ0.364.120 ТУ, что подтверждает соответствие конструкции установленным отраслевым требованиям.
