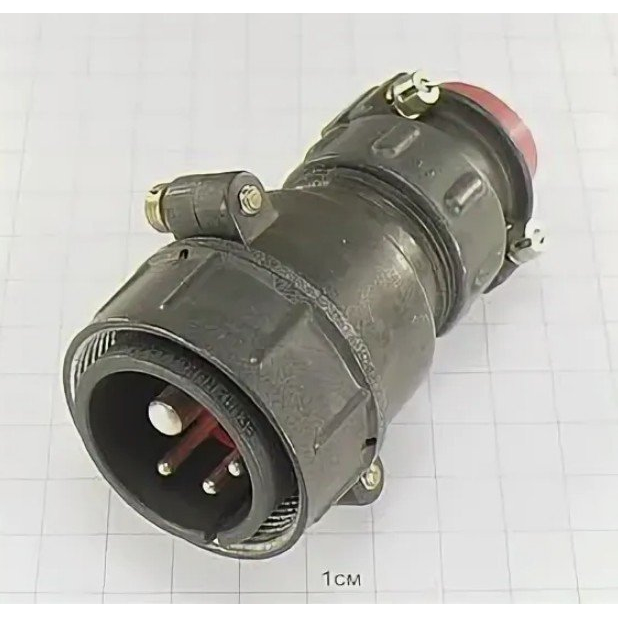

Назначение соединителя 2РТТ32КПН4Г13В

Соединитель 2РТТ32КПН4Г13В производства Элекон представляет собой низкочастотный цилиндрический разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для подключения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, где требуется надёжное электрическое соединение при напряжении до 850 В (амплитудное значение).

Данная модификация поставляется в категории 2РТТ32 и имеет приёмку «5», год выпуска — 2017. Товар предлагается в заводской упаковке.

Подтверждённые технические особенности

Конструкция соединителя включает вилку и розетку. В данном исполнении представлена розетка с маркировкой «Г», оснащённая кабельным корпусом (К), прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Условный размер корпуса — 32, количество контактов — 4, сочетание — 13.

Электрические и эксплуатационные параметры изделия:

• Максимальная токовая нагрузка — до 35 А для контактов диаметром 2,5 мм и до 100 А для контактов диаметром 5,5 мм.
• Сопротивление электрического контакта — не более 1,0 МОм для контактов 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрациям — диапазон от 1 до 5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударам — до 10000 м/с².

Исполнение В соответствует всеклиматическому варианту. Корпус соединителя пылебрызгозащищённый и теплостойкий.

Область применения

Благодаря совокупности характеристик 2РТТ32КПН4Г13В подходит для промышленного применения, где необходима устойчивость к механическим нагрузкам, перепадам температур и воздействию внешней среды. Разъём востребован в составе электро- и радиоаппаратуры, узлов и блоков, работающих в сложных условиях эксплуатации.

Модификация с маркировкой «Г» и прямым патрубком ориентирована на монтаж с неэкранированным кабелем посредством гайки. Изделие сохраняет работоспособность при вибрационных и ударных воздействиях, указанных выше, что делает его пригодным для оснащения оборудования в промышленных и специальных условиях.

Краткая сводка по товару

1. Наименование: 2РТТ32КПН4Г13В Элекон «5».
2. Артикул: 20543.
3. Категория: 2РТТ32.
4. Производитель: Элекон.
5. Приёмка: «5».
6. Год выпуска: 2017.
7. Поставка: заводская упаковка.
