Назначение соединителя 2РТТ32КПН4Г13В

Соединитель 2РТТ32КПН4Г13В производства «Элекон» относится к ряду низкочастотных цилиндрических разъёмов группы 2РТТ, предназначенных для ответственных радио- и электронных изделий военного и специального назначения. Это всеклиматическое, теплостойкое, пылезащищённое изделие, рассчитанное на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение — сочленение и расчленение кабелей, проводов, блоков и узлов в аппаратуре, эксплуатируемой в жёстких климатических и механических условиях. Конструкция обеспечивает защиту от влаги, пыли, вибраций и ударов, что делает разъём пригодным для применения в полевых, бортовых и стационарных системах, где требуется высокая надёжность соединения.

Расшифровка обозначения 2РТТ32КПН4Г13В

Маркировка соединителя построена по отраслевой системе обозначений и содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые значения элементов обозначения:

• 2РТТ — тип: низкочастотный цилиндрический термостойкий разъём.
• 32 — условный размер корпуса (диаметр).
• К — кабельный соединитель, установка на кабель.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 4 — количество контактов.
• Г — часть: розетка (гнездовая часть).
• 13 — комплектация контактов (диаметры и схема).
• В — всеклиматическое исполнение.
• «5» — вид приёмки (вид контроля ОТК, ВП, ОСМ, ОС по приёмке 5).

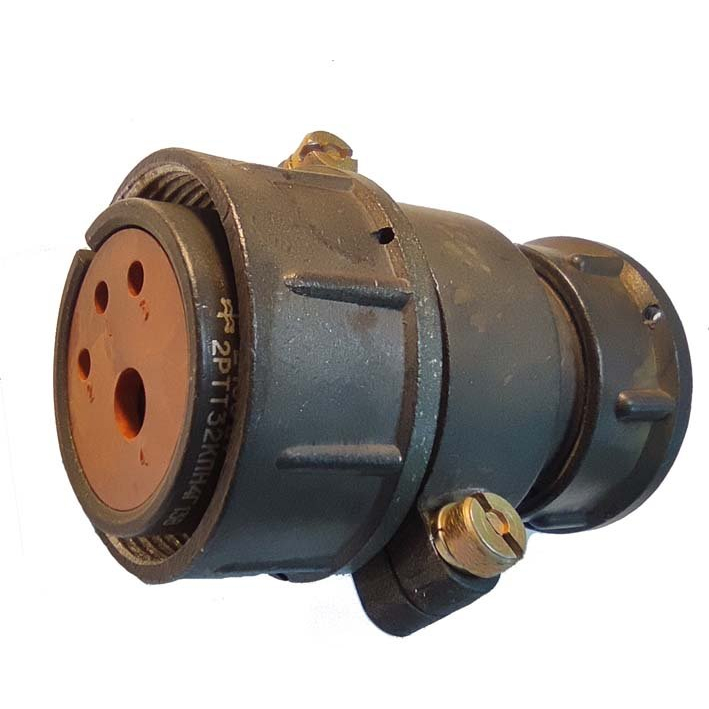

Таким образом, речь идёт о кабельной розетке с четырьмя контактами, прямым патрубком и гайкой для неэкранированного кабеля, выполненной во всеклиматическом исполнении и принятой по виду приёмки «5».

Подтверждённые технические особенности

Максимальное рабочее напряжение соединителя допускается до 850 В (амплитудное значение) для цепей постоянного и переменного тока. Для контактов диаметром 2,5 мм допустимая токовая нагрузка составляет до 35 А. В том же ряду 2РТТ с другими комплектами контактов могут применяться виды разъёмов с нагрузкой до 100 А.

Сопротивление электрического контакта типично не более 1–2,5 МОм в зависимости от диаметра контактного стержня. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Соединитель рассчитан на значительное число сочленений-расчленений: до 500 циклов, минимальная наработка составляет около 1000 часов.

Диапазон рабочих температур обычно составляет примерно от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению. Конструкция устойчива к вибрационным нагрузкам в широком диапазоне частот и к одиночным ударам с высоким ускорением, что характерно для серии 2РТТ. Изделие поставляется в заводской упаковке.

Применение и совместимость

Соединитель применяется для коммутации электрических цепей в аппаратуре, работающей в условиях повышенной влажности, запылённости, вибрации и ударных нагрузок. Типовые области использования — радиоэлектронная аппаратура специального и военного назначения, бортовые системы, полевые комплексы связи и измерительная техника.

Благодаря исполнению «Г» изделие представляет собой гнездовую (розеточную) часть, которая сочленяется с ответной вилкой соответствующего типоразмера ряда 2РТТ. При подборе ответной части следует учитывать условный размер корпуса 32, количество контактов 4 и комплектацию контактов 13. Совместимыми являются вилки серии 2РТТ с тем же условным размером корпуса и аналогичной комплектацией контактов, поскольку именно эти параметры определяют механическое и электрическое сопряжение.

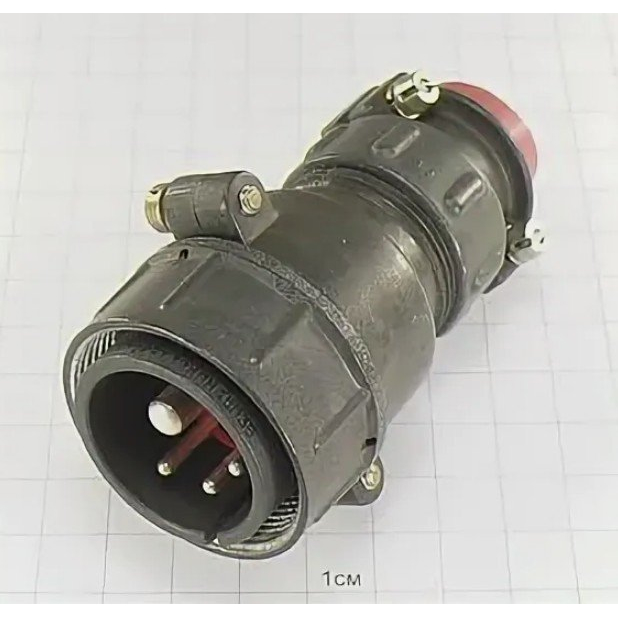

Маркировка «5» подтверждает приёмку изделия по установленному виду контроля, а указанный год выпуска — 2016. При монтаже следует учитывать, что соединитель предназначен для неэкранированного кабеля и крепится при помощи гайки, что упрощает сборку и обеспечивает надёжную фиксацию кабеля в условиях эксплуатации.
