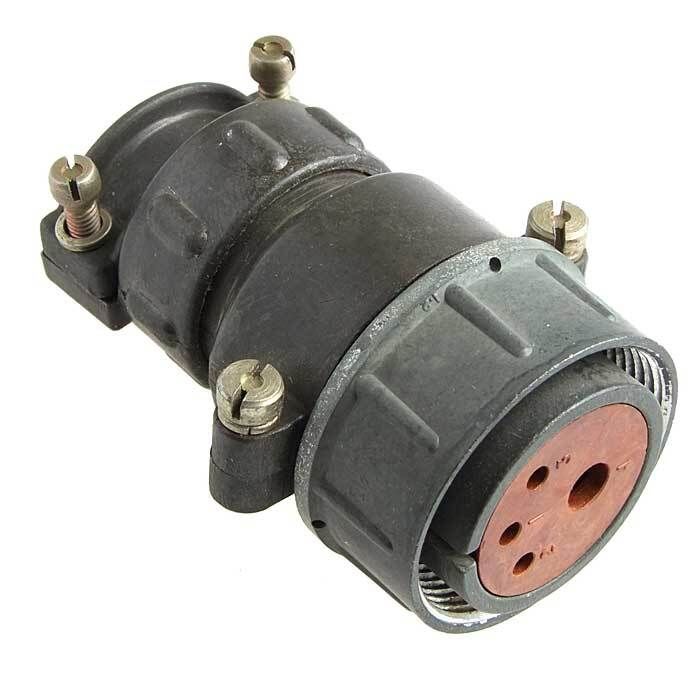

Соединитель 2РТТ32КПН4Г13В (2018 г.) представляет собой низкочастотный цилиндрический соединитель , который используется для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он предназначен для подключения и разъединения различных электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре.

Технические характеристики

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).
• Максимальная токовая нагрузка :
  • Для контактов диаметром 2,5 мм: до 35 А.
  • Для контактов диаметром 5,5 мм: до 100 А.
• Сопротивление электрического контакта :
  • Для контактов диаметром 1,5 мм: не более 2,5 МОм.
  • Для контактов диаметром 2,5 мм: не более 1,0 МОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Число сочленений-расчленений : до 500 раз.
• Минимальная наработка : 1000 часов.

Конструкция

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Конструкция включает резьбовое соединение и доступна с прямыми или угловыми патрубками. Корпус может быть выполнен как блочным, так и кабельным.

Условия эксплуатации

Соединитель устойчив к различным воздействующим факторам:

• Рабочие температуры окружающей среды варьируются от -60 °C до +100 °C.
• Может выдерживать вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с?.
• Способен переносить одиночные удары с ускорением до 10000 м/с?.

Маркировка

Условное обозначение соединителя расшифровывается следующим образом:

• 2РТТ – тип соединителя;
• 32 – условный размер корпуса;
• К – вид корпуса (кабельный);
• П – вид патрубка (прямой);
• Н – вид гайки патрубка (для неэкранированного кабеля);
• 4 – количество контактов;
• Г – часть соединителя ( розетка );
• 13 – обозначение сочетания контактов;
• В – всеклиматическое исполнение.

Данный соединитель подходит для применения в различных условиях и обеспечивает надежное соединение в электрических системах.
