Назначение и область применения

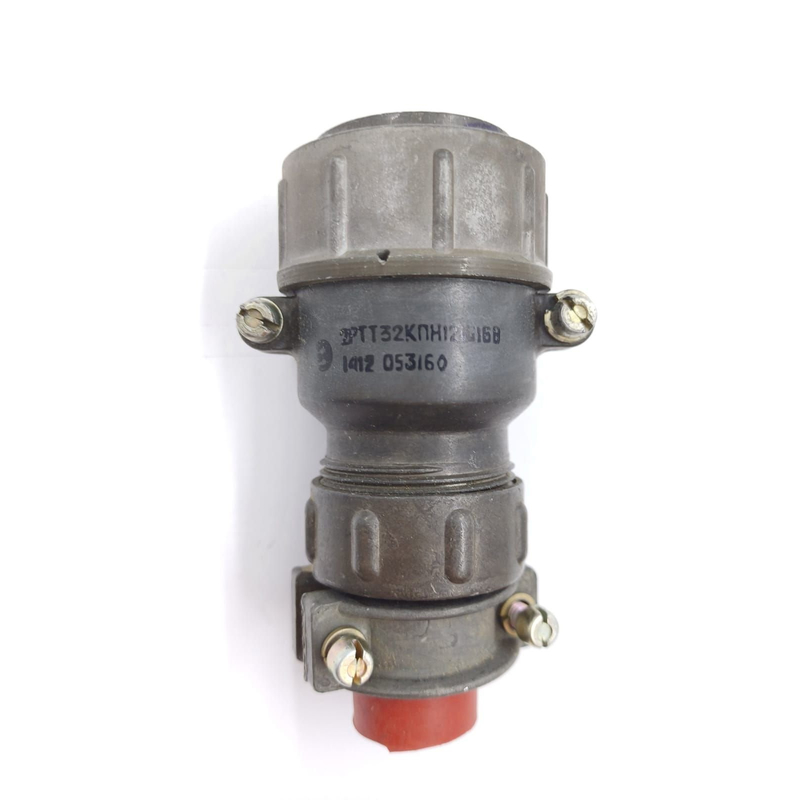

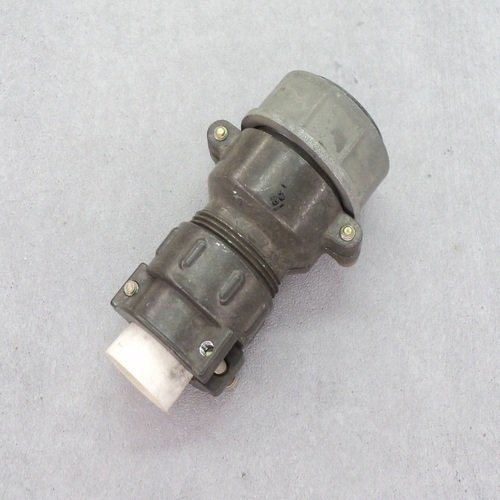

Кабельная вилка 2РТТ32КПН1Ш12В представляет собой низкочастотный цилиндрический соединитель серии 2РТТ с пылебрызгозащищённым исполнением. Устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для надёжного разъёмного соединения кабелей в промышленном оборудовании, специальной технике и аппаратуре, где требуется устойчивость к воздействию пыли, брызг и широкого диапазона температур.

Данная вилка является прямой заменой устаревших кабельных вилок типа ШР32П1НГ5. Совместимость обеспечивается схожими габаритными и присоединительными размерами, а также аналогичным способом монтажа — кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Это позволяет использовать 2РТТ32КПН1Ш12В при модернизации или ремонте оборудования без изменения конструкции ответных частей.

Конструктивные особенности и расшифровка обозначения

Соединитель относится к теплостойким разъёмам объёмного монтажа с резьбовой фиксацией. Корпус изготовлен с учётом всеклиматического исполнения, что подтверждается индексом «В» в конце обозначения. Контакты покрыты серебром (обозначение 1Ш), что обеспечивает стабильное переходное сопротивление и защиту от окисления. Одношпоночная поляризация исключает возможность ошибочного сочленения при подключении.

Расшифровка обозначения изделия:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый цилиндрический нормальных габаритов;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 1Ш — покрытие контактов серебром, одношпоночная поляризация;
• 12 — количество контактов: 12 шт.;
• В — всеклиматическое исполнение.

Монтаж проводов выполняется методом пайки. Соединитель рассчитан на объёмный монтаж, что упрощает процесс заделки кабеля и обеспечивает высокую ремонтопригодность.

Технические характеристики

Изделие рассчитано на максимальный ток на контакт от 20 до 35 А в зависимости от сечения подключаемых проводников (для жил диаметром от 1,5 до 2,5 мм). Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжную работу в цепях с повышенными требованиями к утечкам тока.

Основные параметры соединителя:

• Номинальное напряжение — до 850 В;
• Рабочая частота — до 3 МГц;
• Количество контактов — 12 шт., покрытие серебром, монтаж пайкой;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• Климатическое исполнение — всеклиматическое;
• Ресурс — 1000 часов наработки;
• Допустимое количество сочленений-расчленений — 500 циклов.

Соединитель устойчив к вибрационным нагрузкам с ускорением до 1500 метров на секунду в квадрате и способен работать при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Резьбовая фиксация обеспечивает плотное и надёжное соединение, предотвращающее самопроизвольное размыкание при механических воздействиях.

Приёмка и комплект поставки

Изделие поставляется с приёмкой «ОТК», что подтверждает прохождение контроля отделом технического контроля на предприятии-изготовителе. Артикул товара — 6015. Изделие относится к категории 2РТТ32. В комплект входит кабельная вилка с контактами, готовая к монтажу на кабель. Ответная розетка приобретается отдельно.

Соединитель 2РТТ32КПН1Ш12В рекомендован для применения в составе электрооборудования, эксплуатируемого в жёстких климатических условиях, включая районы с низкими температурами, высокой влажностью и значительными перепадами температур. Пылебрызгозащищённое исполнение позволяет использовать изделие в производственных помещениях, на открытых площадках и в подвижных установках без дополнительных защитных кожухов.
