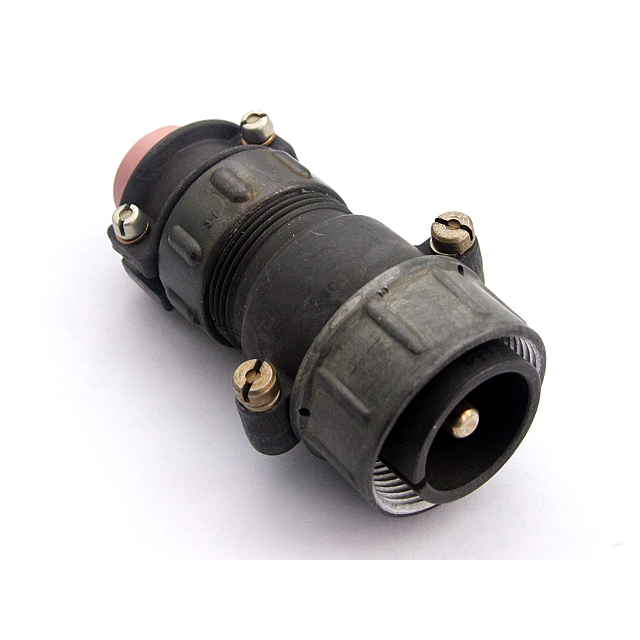

Назначение соединителя 2РТТ32КПН1Ш12В

Соединитель 2РТТ32КПН1Ш12В производства российского завода «Элекон» относится к серии цилиндрических пылезащищённых разъёмов 2РТТ. Изделие предназначено для монтажа в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения. Индекс «КПН» в обозначении указывает на кабельное приборное исполнение, то есть разъём может использоваться как для присоединения кабеля, так и для установки на прибор, плату или корпус.

Данный экземпляр относится к категории 2РТТ32 и имеет приёмку «5», что подтверждает соответствие требованиям, предъявляемым к изделиям ответственного применения. Год выпуска — 2015.

Подтверждённые технические особенности

Разъём рассчитан на работу в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока — до 3 МГц. Максимальное рабочее напряжение составляет порядка 850 В (амплитудное значение постоянного или переменного тока).

Токовая нагрузка на контактах достигает десятков–сотен ампер в зависимости от конкретного варианта исполнения серии 2РТТ, при этом для изделий такого типа заявляются суммарные нагрузки до 200 А. Рабочий диапазон температур окружающей среды — от −60 °C до +100 °C, что обеспечивает эксплуатацию в широком спектре климатических условий.

Ключевые конструктивные и эксплуатационные свойства:

• одношпоночная поляризация корпуса, исключающая неправильное сочленение;
• серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и стабильность характеристик;
• пылезащищённое исполнение корпуса;
• ресурс порядка 500 циклов сочленения–расчленения;
• значительная наработка в часах, соответствующая требованиям промышленной и военной электроники;
• всеклиматическое исполнение и возможность длительного хранения при соблюдении условий, указанных в технической документации.

Область применения

Благодаря сочетанию высокого рабочего напряжения, большого тока и стойкости к климатическим воздействиям соединитель применяется на наземных, морских и авиационных объектах. Допускается внутренний монтаж в защищённых отсеках аппаратуры.

Типовые направления использования:

1. силовые и сигнальные цепи постоянного, переменного и импульсного тока в радиоэлектронной аппаратуре;
2. соединение кабельных линий с приборами и блоками;
3. монтаж на платах и корпусах оборудования ответственного назначения;
4. эксплуатация в условиях сложного климата, включая пониженные и повышенные температуры.

Изделие поставляется под артикулом 50680. Перед применением следует руководствоваться технической документацией производителя, в которой указаны допустимые режимы, условия хранения и правила монтажа.
