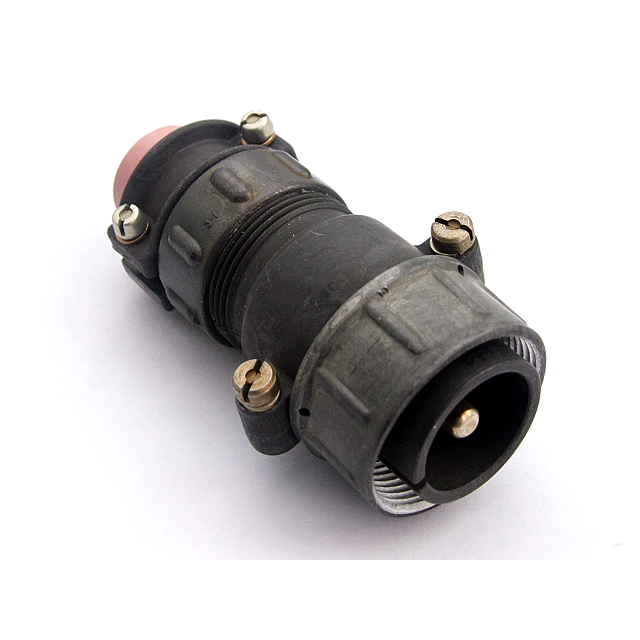

Назначение соединителя 2РТТ32КПН1Ш12В

Цилиндрический низкочастотный соединитель 2РТТ32КПН1Ш12В предназначен для коммутации электрических цепей постоянного и переменного токов частотой до 3 МГц. Устройство рассчитано на работу при напряжении до 850 В (амплитудное значение). Изделие относится к пылебрызгозащищённому типу и обеспечивает надёжное резьбовое соединение вилки и розетки, что исключает самопроизвольное разъединение при вибрациях и механических нагрузках.

Соединитель имеет кабельный корпус, прямой патрубок и гайку для монтажа неэкранированного кабеля. Конструкция предусматривает установку как кабельных, так и приборных ответных частей. Благодаря всеклиматическому исполнению устройство подходит для эксплуатации в различных климатических зонах, включая районы с тропическим климатом и повышенной влажностью.

Подтверждённые особенности конструкции и электрические параметры

Корпус соединителя выполнен из металла, изолятор — из карболита, контакты изготовлены из серебра. Условный размер корпуса составляет 32, общее количество контактов — 12 (сочетание 12), диаметр одного контакта равен 9 мм. Контактная группа выдерживает токовую нагрузку до 200 А как на отдельный контакт, так и суммарно на соединитель.

Электрические характеристики

• Сопротивление контакта — не более 0,15 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частотный диапазон — до 3 МГц.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — до 5000 Гц с ускорением 300 м/с².
• Ускорение линейной нагрузки — до 2000 м/с².
• Количество циклов соединения — до 500.

Исполнение соединителя теплостойкое и тропикоустойчивое, что допускает применение в условиях повышенных температур и влажного тропического климата без потери эксплуатационных свойств.

Расшифровка обозначения и применение

Маркировка 2РТТ32КПН1Ш12В содержит полную информацию о конструктивных особенностях изделия. Тип соединителя 2РТТ обозначает теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов. Цифра 32 указывает на условный размер корпуса. Буква К означает кабельный корпус, П — прямой патрубок, Н — неэкранированный кабель. Сочетание 1Ш соответствует вилке штыревой, цифра 12 обозначает сочетание контактов, буква В — всеклиматическое исполнение.

Соединитель предназначен для применения в электротехническом оборудовании, работающем в условиях повышенной запылённости, воздействия брызг и значительных механических нагрузок. Резьбовая фиксация обеспечивает стабильное контактное соединение при вибрациях и ударных воздействиях. Изделие применяется для подключения кабельных линий к приборам и агрегатам в составе стационарных и передвижных установок.

Типовые области применения

• Промышленное электрооборудование с повышенными требованиями к защите от пыли и влаги.
• Системы электропитания и распределительные устройства.
• Передвижные и стационарные установки, работающие в жёстких климатических условиях.
• Контрольно-измерительная аппаратура с высокими токами коммутации.

Высокая токовая нагрузка до 200 А и малая величина переходного сопротивления контактов позволяют использовать соединитель 2РТТ32КПН1Ш12В в силовых цепях, где требуется стабильное соединение с минимальными потерями. Пылебрызгозащищённое исполнение предотвращает попадание загрязнений внутрь корпуса и продлевает срок службы контактной группы.
