Назначение соединителя 2РТТ32КПН1Г12В

Соединитель цилиндрический низкочастотный 2РТТ32КПН1Г12В производства Элекон предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к типу теплостойких пылебрызгозащищённых цилиндрических соединителей нормальных габаритов и применяется там, где требуется передача значительного тока через один силовой контакт при повышенных требованиях к стойкости к внешним воздействиям.

Конструктивно соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными, с прямым патрубком. Такая компоновка позволяет использовать его как для соединения кабельных линий между собой, так и для подключения кабеля к прибору или установке.

Подтверждённые технические особенности

Соединитель оснащён одним контактом диаметром 9 мм с серебряным покрытием. Сопротивление контакта составляет не более 0,15 мОм, что обеспечивает минимальные потери при протекании большого тока. Максимальная токовая нагрузка на контакт и общая достигает 200 А.

Электрическая изоляция изделия в нормальных условиях характеризуется сопротивлением не менее 5000 МОм. Ресурс работы составляет 500 сочленений-расчленений, а наработка — не менее 1000 часов.

Расшифровка обозначения модели даёт следующие сведения:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н1 — исполнение;
• Г12 — разновидность контакта;
• В — всеклиматическое исполнение по ГОСТ.

Данный экземпляр имеет приёмку «5» и год выпуска 2015. Изготавливается в негерметичном всеклиматическом исполнении по техническим условиям.

Стойкость к механическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Кроме того, изделие устойчиво к одиночным ударам с ускорением до 10000 м/с² (1000 g) и к многократным ударам с ускорением до 1500 м/с² (150 g). Эти параметры подтверждают возможность применения соединителя в условиях интенсивных динамических нагрузок.

Область применения

Благодаря сочетанию большого тока на контакт, высокого напряжения и стойкости к вибрации и ударам соединитель 2РТТ32КПН1Г12В востребован в силовых цепях промышленного и специального оборудования. Пылебрызгозащищённое исполнение допускает эксплуатацию в средах с повышенной влажностью и загрязнением, а всеклиматическое исполнение по ГОСТ расширяет диапазон условий использования.

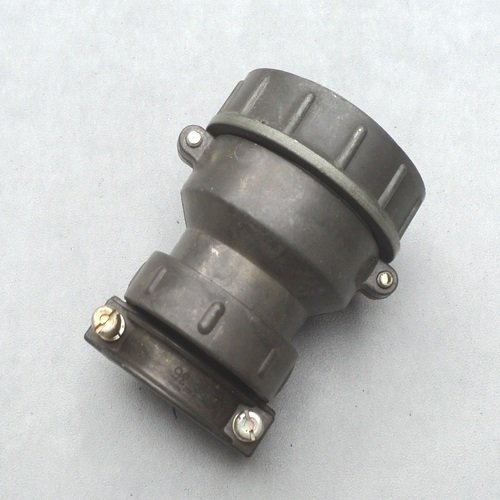

Типичный внешний вид изделия включает контакты и защитный колпак, предохраняющий контактную часть от загрязнения и механических повреждений при транспортировке и хранении. При монтаже ответные части соединителя — вилка и розетка — обеспечивают надёжное разъёмное соединение силовой линии.
